eYc THS88 MAX露點傳感器適用於 冷凍式乾燥機 / 吸附式乾燥機露點監控,降低不敏溫度帶,反應速度快

eYc THS88 MAX露點感測器適用於 冷凍式乾燥機 / 吸附式乾燥機露點監控,降低不敏溫度帶,反應速度快

eYc THS88 MAX露點傳感器適用於 冷凍式乾燥機 / 吸附式乾燥機露點監控,降低不敏溫度帶,反應速度快

冷凍式乾燥機應用說明:

冷凍式乾燥機是利用冷凍除濕原理,將壓縮空氣先進行初步冷卻,再將壓縮空氣內的水分冷凍至露點以下,除去空氣中所含的水分後,進而得到乾淨的壓縮空氣。

目前許多現代化工廠所需的乾淨壓縮空氣是使用在氣動設備上,如:氣動控制閥、氣壓缸及氣動手工具等。在壓縮空氣中含有水分會造成氣動元件的損壞,並影響設備的正常運作,氣動設備露點監控除了能保護工廠氣動裝置外,並確認生產用氣安全的運行,在壓縮空氣壓力露點要求通常會在- 20 … -40℃左右。

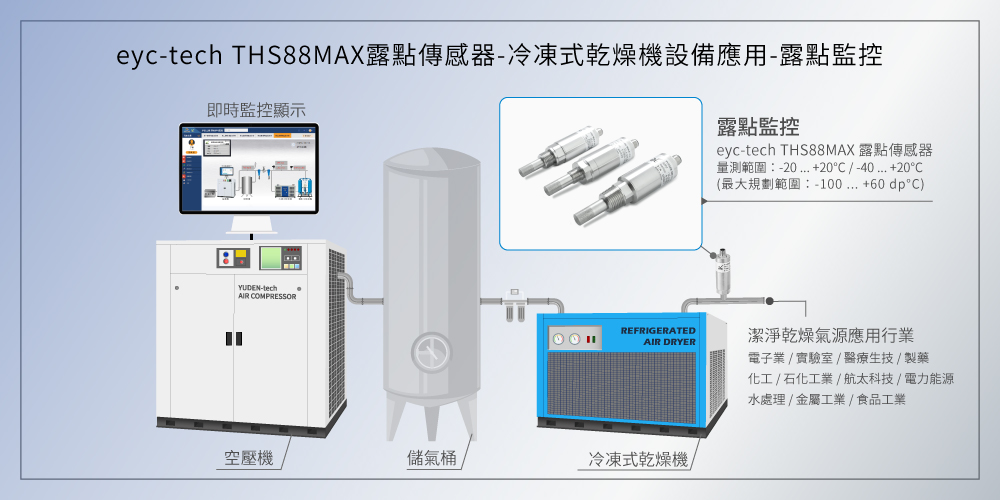

eYc THS88MAX 露點傳感器 冷凍式乾燥機應用

吸附式乾燥機應用說明:

吸附式乾燥機是利用與水分結合能力強之吸附劑(分子篩、活性氧化鋁、矽膠)強制吸收,以吸附劑孔隙表面與水分子間的凡得瓦力形成物理吸附壓縮後空氣中水分,進而達到乾燥空氣之目的,工業級高精度露點傳感器可監測壓力露點達至-40℃到-60℃,確保得到高品質的乾燥壓縮空氣。

實際應用如:電子廠因對產品有直接接觸,需要乾燥壓縮空氣吹乾電子零件,壓力露點在-40℃…-60℃,才能達到高科技產業工廠的需求;醫療器械空氣抑制微生物生長,含水量要求需達到50mg/Nm3,壓力露點需要達到-27℃。

由以上的行業應用,可知吸附式乾燥機所需的壓力露點為-40℃到-60℃,所選擇之露點傳感器需精確度好,長期穏定性,才能達到壓縮空氣品質要求等級。

露點傳感器應用於吸附式乾燥機,請參閱“吸附式乾燥機壓力露點監控解決方案

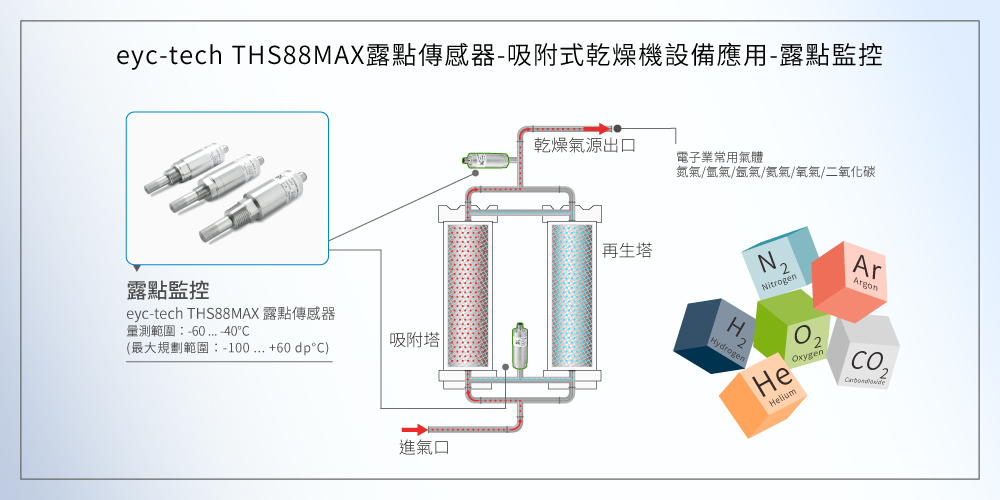

eYc THS88MAX 露點傳感器 吸附式乾燥機應用

鋰電池制程應用說明:

鋰電池的製程環境有嚴苛的等級規範,如解析度和精度,必須使用適合高壓低濕低溫的露點計。其製程環境露點溫度範圍條件為 - 50℃到- 40℃之間,露點用以表示當下環境的水蒸氣濃度,相應的相對濕度值必須小於1%。大多測量相對濕度的儀錶,將顯示值和輸出值轉換成露點溫度,在要求極高的製程環境中,相當容易造成數據上的偏差,而導致產品的不良率增加,消耗成本。

鋰離子電池的製做過程環境條件相當嚴格、複雜,工序從製漿、塗膜、裝配、化成等,一切過程需在乾燥房或手套箱中進行。其中為防止可能引起火災、爆炸和其他危險化學反應,以及防止出現品質問題,掌握及控制乾燥空氣處理極為重要,必須對其局部小環境進行控制以保持最佳的生產狀況。

所以製程環境的乾燥設備是否正常運行,操作箱在送料和取料過程,人員的數量及進出的頻繁度,皆會影響手套箱和乾燥房的露點濕度值的變化,如露點、環境溫度及差壓,必須即時監測、嚴格控管。

露點傳感器應用於鋰電池製程,請參閱“鋰電池製程優化案例”或"半導體CVD製程應用 手套箱系統"

轉輪除濕機應用說明:

轉輪除濕機是利用蜂巢式轉輪中吸濕材料(矽膠或分子篩)吸收空氣水份。此方式能連續除濕,獲得穩定的乾燥空氣,特別在低濕時吸濕比其它除濕方式具有更無可比擬的優越性,結合露點傳感器監測更容易做到濕度控制,露點範圍可達-80℃。

如紙製品在加工製成中,紙的含水量變化皆可能會造成尺寸變化,過多則導致捲曲使加工報廢。一般紙張含水量為5%-7%,室內相對濕度應為40%-50%。

感光材料在製造、處理和儲存過程中需要高清潔度的空氣,及精確溫度和濕度控制。一般膠片和電影膠片的儲存環境溫度分別為15、16度和10度,相對濕度為50%-40%。印相室溫度為21、1~26、7度,相對濕度為40%~50%。

而食品業不同類型亦有不同的環境需求,如巧克力的儲存溫度和相對濕度分別為18度、50度,雞蛋為-1度、85%~90%,果仁為7度、60%~65%。加工成成品的糖果的含水量決定了儲存環境的相對濕度,如含水量為12%~16%的牛奶軟糖應儲存在65%環境中。

由以上的行業應用,可知這樣低濕需求的除濕機所需露點儀的量程為-100℃到60℃,而露點-80℃時(壓力為一個標準大氣壓,溫度20℃時)對應的相對濕度為:0.002%,對應的含水量為0.55個PPM,因此露點傳感器要具體積小,堅固耐用,精確度好,長期穏定性,以便測量其真實露點值。

露點傳感器應用於除濕輪設備,請參閱“除濕輪設備露點量測解決方案"

eYc THS88MAX 工業級高壓低濕露點傳感器,使用電容式濕度Sensor,訊號連接採用三線式回路,標配RS-485及輸出訊號4 … 20mA,可連結用戶端PLC、工業電腦不在現場也能隨時監控,低濕環境耐壓 : 16 bar,露點工作範圍 -60 ... +60 dp℃,線性精度(露點工作範圍-60...+60 dp℃) ±2 dp°C(at +25°C)±(0.02%F.S./ ℃),露點值最大調整規劃範圍: -100 ... +60dp℃,採露點校正,硬體升級,優化精度。降低不敏溫度帶,反應速度快。遲滯補償,抗潮、抗極端高低濕衝擊,長期穏定性佳。EMC抗干擾、防結露、受溫度變化影響低。因應不同應用,可選擇三種連接牙(1/2’’PT, 1/2’’G, and 5/8’’UNF)

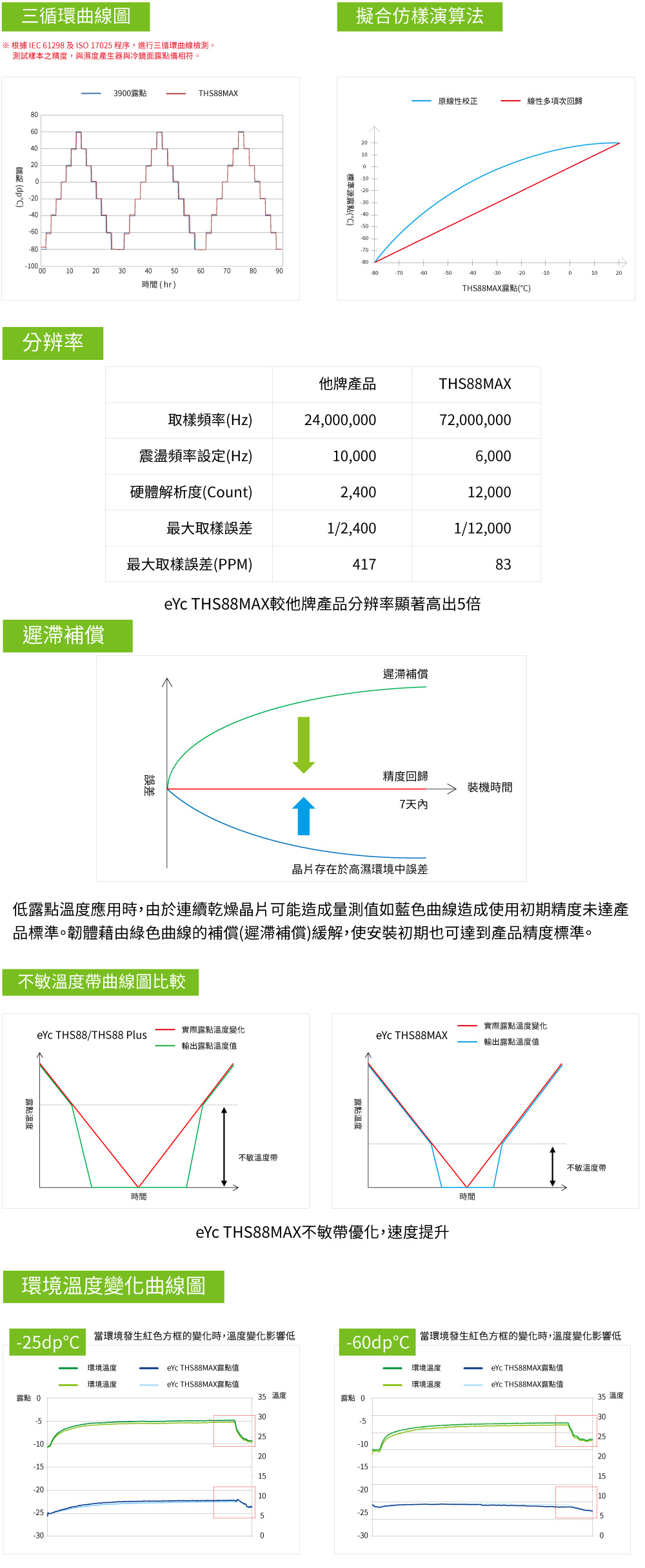

eYc THS88MAX 露點傳感器三循環曲線圖
