產品特色

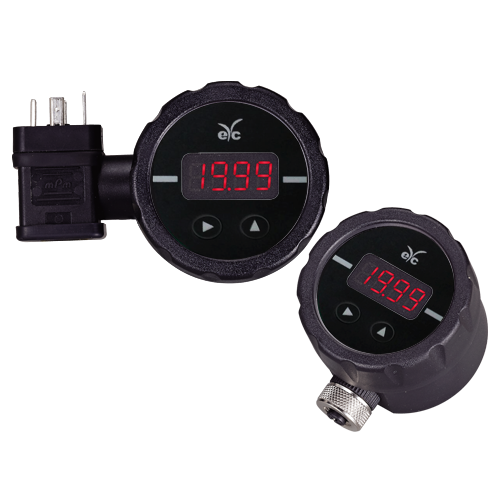

● SD05可以330度旋轉角度、面板可變換方向，監控無死角
● 現場顯示 / 4 ... 20 mA(2-Wire) / 0 ... 10V(3-Wire)
● 可程式規劃，顯示範圍依SENSOR範圍設定
● 適用於工業現場與二線式或三線式傳送器的整合顯示
● 二線式訊號迴路、三線式供電，不須另加電源，方便安裝
● 高亮度 LED，適合現場監控
● 兩個按鍵規劃，簡單方便，具備高性能、穩定性好、完善的功能
● 輸入訊號 : 4 ... 20 mA (2-Wire) / 0 ... 10V (3-Wire)
SD05顯示值如何設定
● 現場顯示 / 4 ... 20 mA(2-Wire) / 0 ... 10V(3-Wire)
● 可程式規劃，顯示範圍依SENSOR範圍設定
● 適用於工業現場與二線式或三線式傳送器的整合顯示
● 二線式訊號迴路、三線式供電，不須另加電源，方便安裝
● 高亮度 LED，適合現場監控
● 兩個按鍵規劃，簡單方便，具備高性能、穩定性好、完善的功能
● 輸入訊號 : 4 ... 20 mA (2-Wire) / 0 ... 10V (3-Wire)
SD05顯示值如何設定
應用領域
半導體業 / 鋼鐵業 / 化工 / 環工 / 食品 / 製藥 / 水廠 / 電廠 / 研發測試 ... 等製程監視
技術概觀
輸入 |
|
輸入訊號 |
4 ... 20 mA(2-wire) / 0 ... 10 V(3-wire) |
參數設定 |
按鍵規劃 |
輸出 |
|
顯示方式 |
4位數LED(字高：9.2 mm） |
顯示範圍 |
－1999 ... ＋9999 |
刻度 |
小數點，可程式規劃 |
精度 |
±0.2%F.S. |
過載電流 |
40 mA(二線式) |
電氣規格 |
|
工作電源 |
AC：24 V±10% (二線式) |
電氣連接 |
DIN 43650 : 330° / M12 : 210° |
環境 |
|
工作溫度 |
20°C ... 60°C |
工作濕度 |
0 ... 95%RH(非結露) |
保護 |
|
保護等級 |
IP 65 |
電氣防護 |
■ 逆向保護 |
認證 |
|
認證 |
CE |
材質 |
|
外殼(本體) |
ABS(UL94V-0) + PC(UL94V-2) |
重量 |
H : 125 g / M : 127 g |
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
