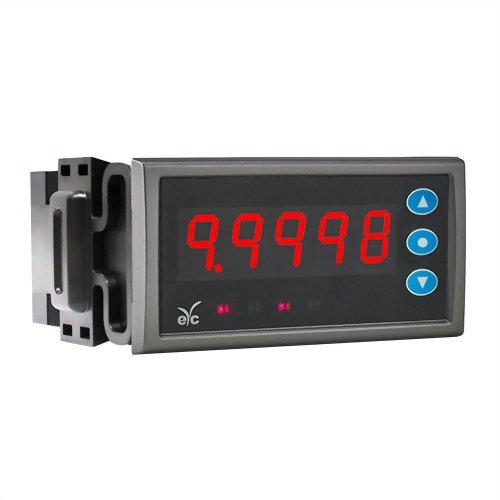

eYc DPM02 多功能訊號顯示監控器

特色:可量測多種共通輸入訊號:直流電壓 / 直流電流,多種輸出訊號:類比輸出 / RELAY / RS-485 / 開根號功能(輸入 : 電壓、電流)
顯示數值:5 位數(-9.9.9.9 ... +9.9.9.9.9),7段LED顯示功能
精度:0.1%F.S.±1 digital
輸入輸出:0 ... 10 V, 4 ... 20 mA
型號 : eYc DPM02

● 可量測多種共通輸入訊號:直流電壓 / 直流電流
● 多種輸出訊號:類比輸出 / RELAY / RS-485
● 開根號功能(輸入 : 電壓、電流)
● 選購RS-485通訊功能,即可做10點線性修正功能
● 四方隔離、防止雜訊、濾波功能,提供安全及穩定的量測:電源 / 類比輸入 / 類比輸出 / RS-485
● 通用電源AC 85 ... 253 V, 50 ... 60 Hz;外部激勵電源DC 18 ... 26 V / 50 mA;可供應2線式及3線式的傳送器使用
● 人性化、對話式操作介面:高亮度紅色LED顯示面板,字高14.1 mm,5 位元顯示值(-9.9.9.9 ... +9.9.9.9.9),7段LED顯示功能
● 可程式規劃、高安全性、穩定性,盤面式安裝並採用防燃材質機殼及防潮上蓋
● 插拔式安裝設計,方便維修
顯示數值:5位數(-9.9.9.9 ... +9.9.9.9.9)
顯示小數點:0 ... 4 位, 按鈕規劃
顯示面板:高亮度紅色LED面板(亮度可調整,7段LED顯示功能)
顯示字體高度:14.1 mm
精度:0.1%F.S.±1 digital
取樣時間:4 cycle/sec
反應時間調整範圍:0.5 ... 60 sec
參數設定方式 : 按鈕

輸入電壓:0 ... 10 V, 2 ... 10 V, 0 ... 1 V, 0.2 ... 1 V, 1 ... 5 V
輸入電流:0 ... 20 mA, 4 ... 20 mA
輸出:類比;
輸出電流:0 ... 20 mA, 4 ... 20 mA, 20 ... 0 mA, 20 ... 4 mA
輸出電壓:0 ... 1 V, 0.2 ... 1 V, 0 ... 5 V, 1 ... 5 V, 0 ... 10 V, 2 ... 10 V, 1 ... 0 V, 1 ... 0.2 V, 5 ... 0 V, 5 ... 1 V, 10 ... 0 V, 10 ... 2 V
負載阻抗:電流:RL<500 Ω;電壓≧10 KΩ
類比輸出解析度:12 bit
訊號異常檢知:有

繼電器
警報滯範圍 : 顯示值或0 ... 100%
警報動作延遲時間:0 ... 3600 sec
輸出訊號異常檢知:Yes
警報動作方向:上限 : HI, AL;下限:LO, AL
繼電器接點容量:Max接點電流:6A
                             Max接點電壓:AC 277 V / DC 30 V
                             Max接點功率:1500 VA / 180 W

通訊協議方式:RS-485 Modbus RTU,主或副
通訊傳輸速率:9600, 19200, 38400, 57600, 115200 bps
操作環境:-10 to +60°C;0 ... 95%(Non-condensing)
儲存環境:-25 to +60°C
工作電源 / 電壓:AC 85 ... 253 V / 50 ... 60 Hz
激勵電源 / 輸出:DC 18 ... 26 V / 50 mA
絕緣耐壓能力:2 KVac / 1 min
參數記憶型式:斷電保持記憶 FLASH
消耗電力(功率):5 W
隔離:電源 / 類比輸出 / 類比輸入 / RS-485
防護等級:IP65(前面板)
電氣防護:逆向保護 & 過電壓保護
認證:CE
外殼材質 : ABS 防火級(UL94V-0)
尺寸:48x96x94.45 mm
開孔尺寸:42.5x90.5 mm(+1 mm)
重量:約 158 g

若遇型錄更新中,詳情請洽業務專員

*請確認產品與連接RS-485之儀器共地,避免接地壓差造成損害。
