台湾eYc 风速流量应用行业

        工業生產過程伴隨著數以億噸的有害物質,飛揚粉塵正是常見的一種。尤其以化工生產、鑄造、糧食運輸、紡織、煤礦等各行業生產過程中會大量產生,若不及時處理,不僅嚴重污染空氣環境,對人體健康也是極大的威脅。

       粉塵指在一定時間內,懸浮在氣體中的固體微粒液體微粒,粉塵不一定是廢物、髒污,大多數的工廠會將粉塵利用除塵設備(系統)或者 過濾設備,將粉塵收集起來之後還作為原料回用,如水泥廠中的粉塵、飼料廠中的粉塵。

       例如在粉體原物料輸送相關領域,多會以風速傳送器搭配粉塵濃度偵測傳送器,常用的如氣力輸送泵(送粉機)採用正壓輸送,多用於電廠粉煤灰、水泥生料、礦粉石膏粉高嶺土氧化鋁粉、食品級物料等輸送,羅茨風機便是其中一種,其出口壓力一般為 0.04 0.1MPa,風量0.8 90 m³/min採用現有壓縮空氣動力源,中央氣源給多系統設備集中供氣;或如石油焦粉煤粉輸送系統主要功能窯爐所需粉體燃料,風量6001200(/h) 風壓4000044000(Pa);抽灰器採用單級壓邊泵作動力,使用高真空吸附原理,對灰塵或散狀物料進行清理和收集吸力特別大,吸管可接長30米都可將5kg耐火磚吸起,物料提升高度可達15米。在這樣的工況環境下,正是需要高精度耐粉塵的感測器,對管道內的風速做監控。

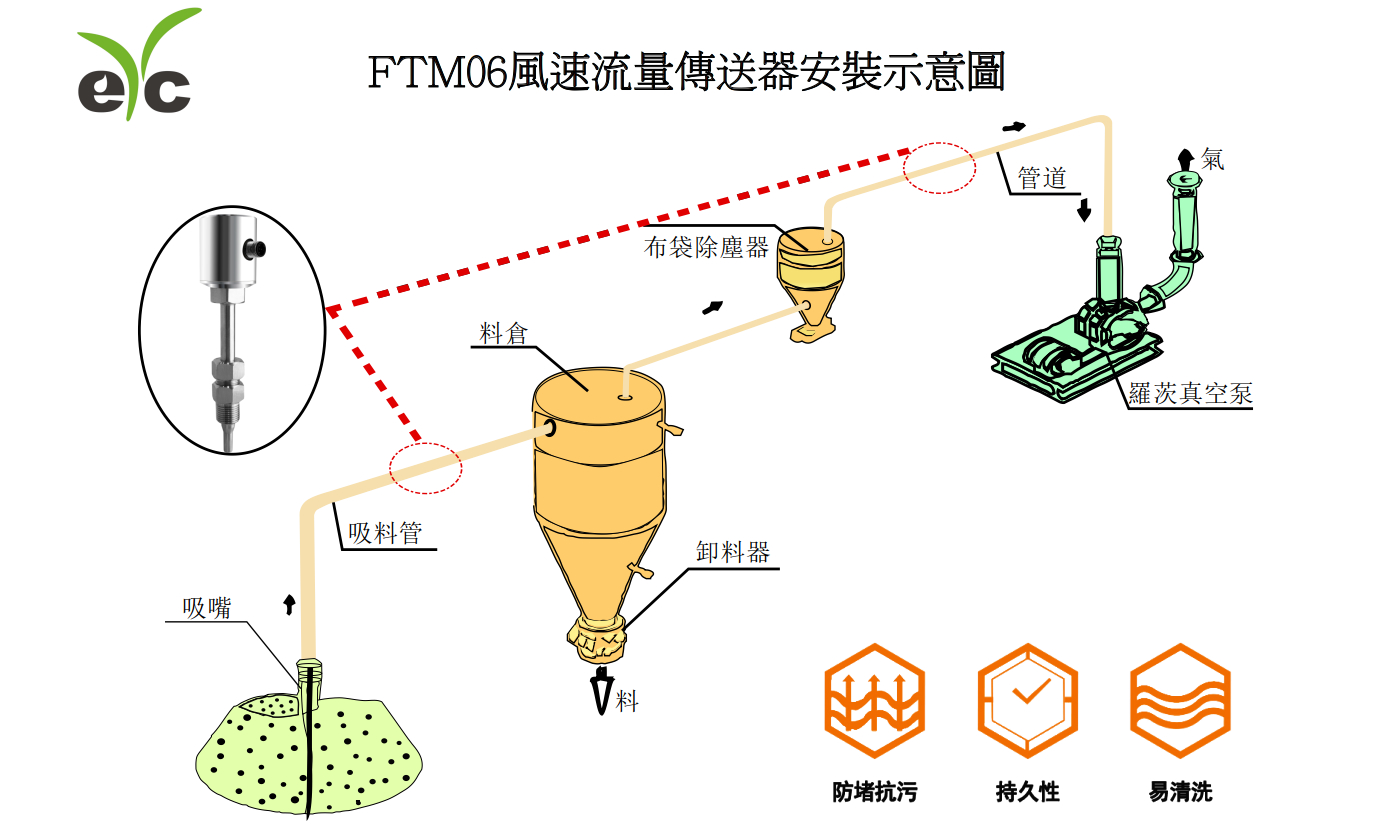

台湾eYc FTM06风速流量传送器安装示意图

       以eYc FTM06熱線式流量計為例,特點在於防粉塵和防結露,防結晶,耐強酸堿;主要應用在泵的出口管路或灌裝,目的是線上監測粉末、微小顆粒的暫態流量和風速,也用於粉體輸送管道監測堵塞狀況,搭配eYc DPM02多功能顯示儀錶做更方便於現場顯示。

【產品優勢】

     eYc FTM06具備金屬一體化外型,IP67防水性能好,耐強酸鹼,測量微腐蝕性水及氣體,水 : 0 ... 3 m/s,空氣 : 0 ... 60 m/s,精度 : 3% < 1.5 m/s ; 3% < 20 m/s; 工作電源 : 8 ... 35 VDC具備模擬輸出訊號 : 模擬 : 4 ... 20mA / 0 ... 10V ; RS-485,能承受惡劣高度粉塵、粘稠性環境中不易故障;對粉體顆粒探測靈敏度高,線性度好,粉塵輕微沾染探頭後不影響測量靈敏度,維護及清理方便。適用於粉體輸送設備、塗裝、水泥加工、工業除塵設備、食品集成、木製品、廢氣、粉塵顆粒、濕度比較高不結露黏著氣體環境

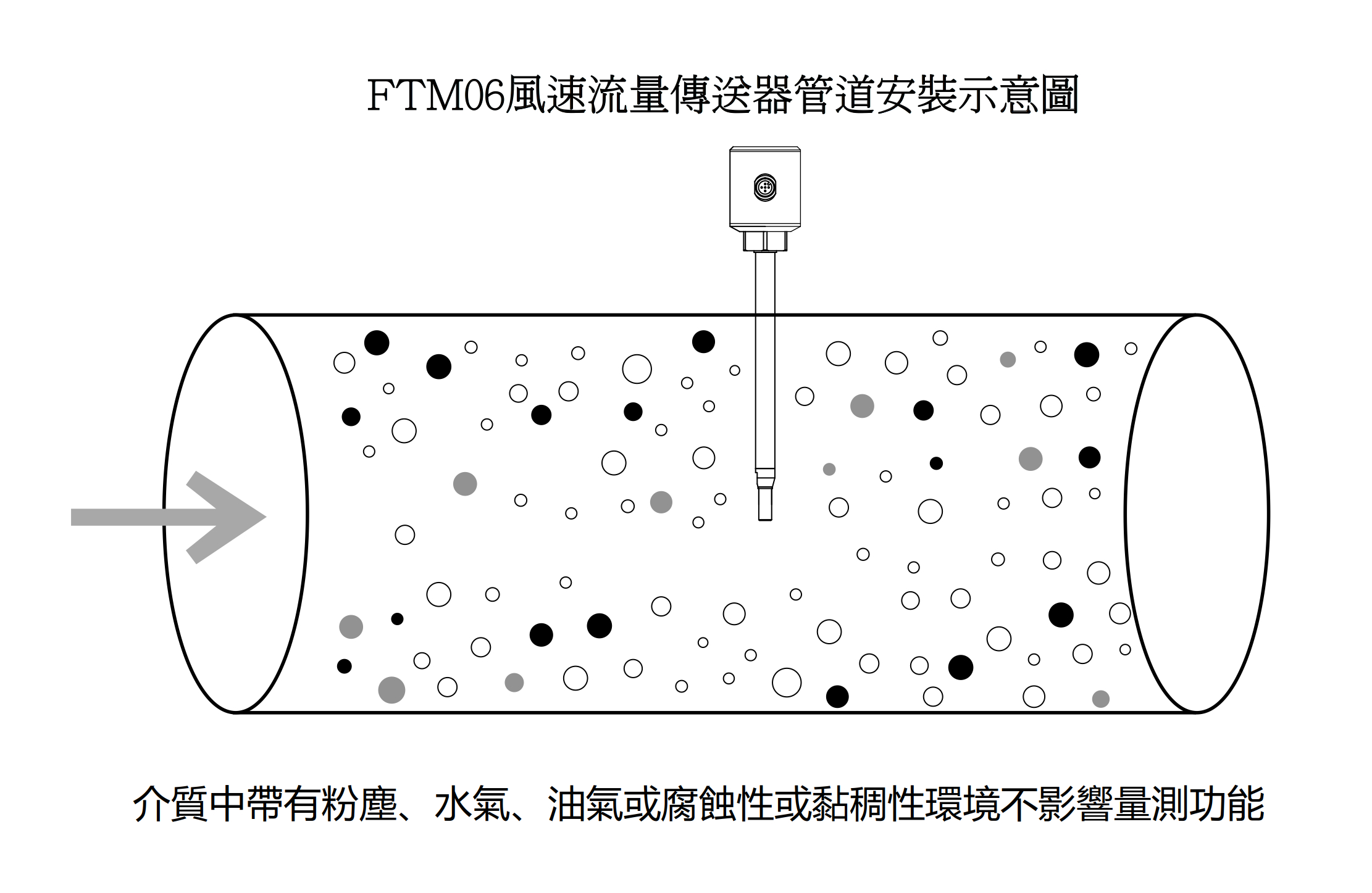

台湾eYc FTM06风速流量传送器管道安装示意图使用FTM06流量計可解決的問題:

1.   檢測和控制風速。如果抽風量過小,就不能控制粉塵的飛揚,不能抵抗周圍氣流的干擾。而如果風量過大就會造成風機、管道、除塵設備的龐大,還會抽走有用的物料,既造成資源浪費,又加大除塵器負荷。

2.   具備類比與RS-485輸出,半雙工網路介面,具有良好的抗雜訊干擾性,較長的傳輸距離和支援多個節點能力

3.   粉塵輕微沾染探頭後不影響測量靈敏度,管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。耐強酸堿,不易結垢,維護少,清理方便。

以往客戶使用平均風速測管,在管道中測量風速,多粉塵環境或有粘稠氣體會造成孔洞阻塞,或晶片外露的風速傳送器有髒汙黏著在晶片,不易更換維修,清理更容易造成晶片損傷;使用FTM06一體化不銹鋼材質的風速流量傳送器,不但能夠解決孔洞阻塞對腐蝕性氣體也有防禦功能,應用在粉塵輸送設備、環境實驗箱、粉塵、粉體測試廢紙粉的監測和控制風速,能解決工廠人工勞動力以及流量計維護監測上成本,不易損壞,使用壽命長;容易清理利於再次使用不影響監測效果,可做防堵塞監控粉體空氣輸送的流速監控,使客戶利益達到最大化。

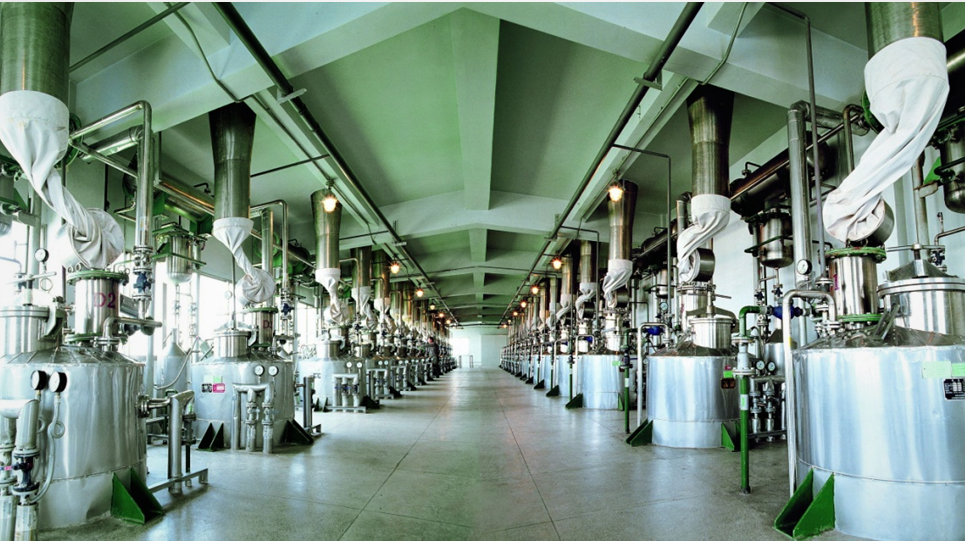

粉體行業應用

品檢及調校經過宇田控制科技校正實驗室(請參考校正實驗室網頁)可加購校正報告(ILAC/TAF/ISO/IEC 17025實驗室認證) 宇田標準實驗室(認證編號:3032),質保無憂,品質與功能已獲得業界廣大信任。

认证

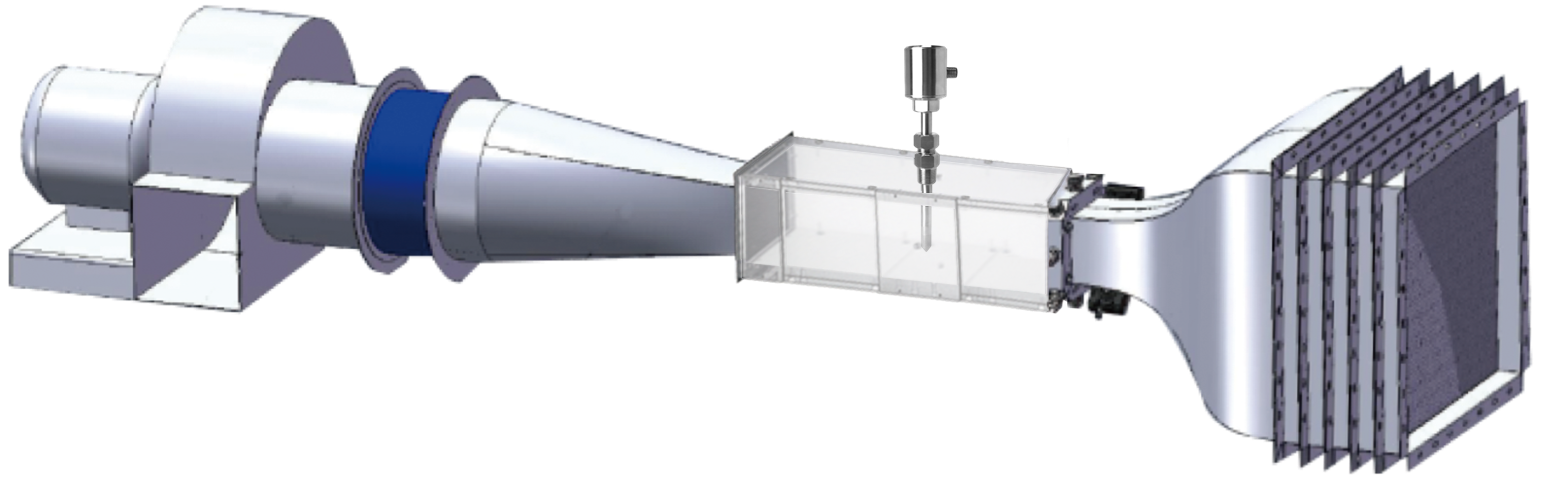

宇田控制科技校正實驗室 風速校正系統

風速校正系統架構圖】

风速校正设备

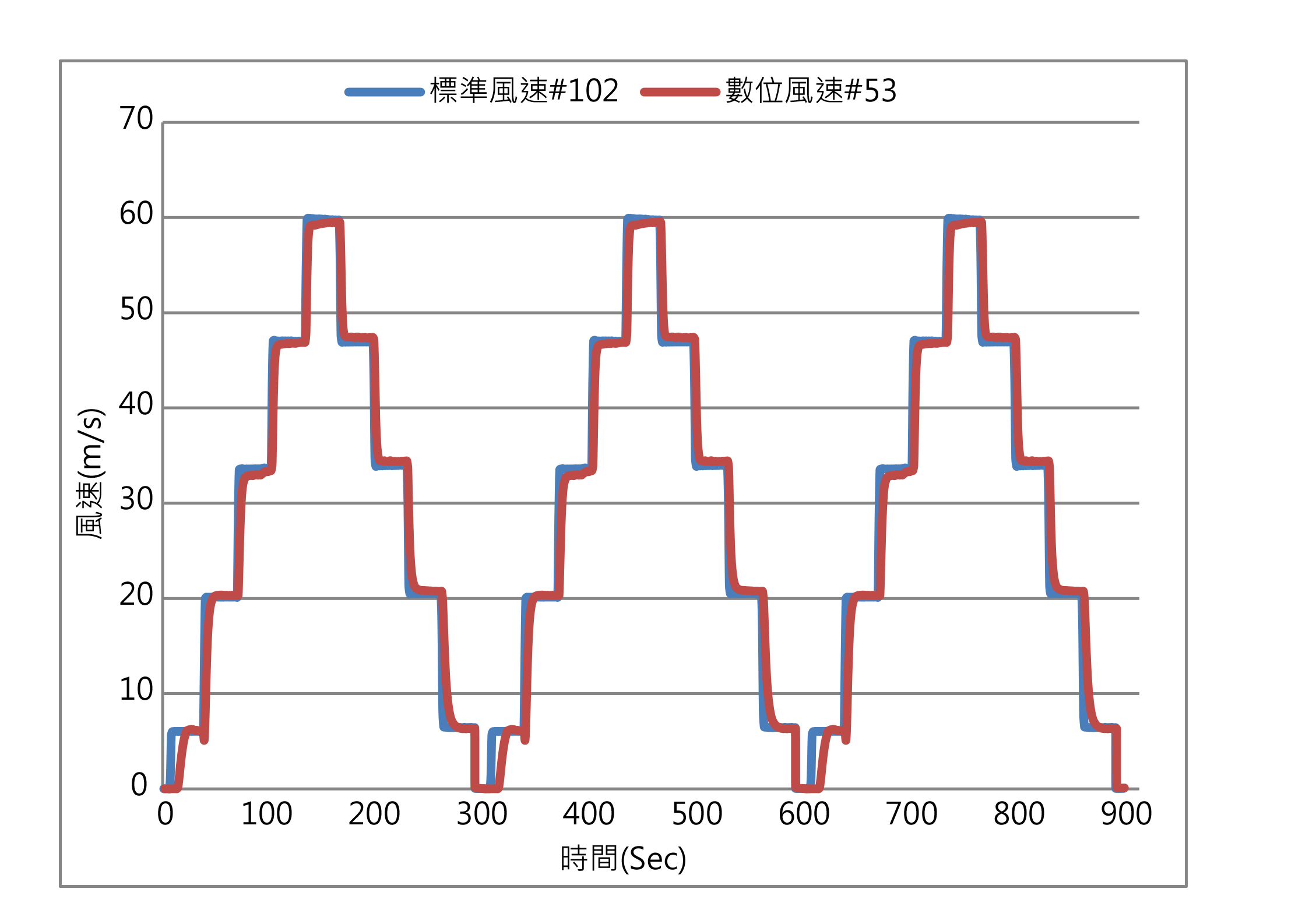

eYc FTM06 三循環曲線圖】

曲线图

#粉體輸送設備 #量測解決方案 #流量計 #傳送器 #風速流量
