正負壓控制環境中微小氣流量測挑戰與逆流風險探討
正負壓控制環境中微小氣流量測挑戰與逆流風險探討
在正壓（如製藥廠潔淨生產區）與負壓（如隔離病房、生物反應間）等關鍵空間中，維持氣流穩定與單向導流，是防止污染擴散與阻絕交叉感染的核心防護機制。目前業界普遍依賴差壓傳感器作為監控依據，假設空氣會隨壓力梯度穩定流動，並據以控制風門、門禁或警報系統。然而此種設計存在一項關鍵盲點：壓差的存在並不代表空氣確實在流動，更無法判讀氣流是否依正確方向導引。
實務上，即使兩區間維持固定的壓差，若因門開啟、設備運轉或外部紊流干擾，導致空氣短暫停滯或逆流，傳統系統也無從偵測。這些「不可視的風險」往往被忽略，卻對潔淨製程的污染防控或隔離病房的防疫效果構成潛在威脅。壓差雖為必要條件，卻非充分條件，單純依賴其判斷氣流狀態，已無法滿足現今高敏感應用場域的安全需求。
為何差壓感測器無法勝任單向氣流監測任務？
1. 差壓≠氣流動能
壓差是一種靜態的壓力梯度指標，無法直接說明空氣是否持續以穩定速度流動。實務中常見壓差值仍維持正常，但因通道阻塞、設備遮蔽或開門導致的瞬間氣流停止或逆轉，卻無從偵測。
2. 差壓無法辨識氣流方向
當氣流方向出現逆流（例如從污染區流入潔淨區）時，壓差值可能維持不變，卻無法提示氣流方向錯誤。這對於負壓隔離病房或正壓潔淨室是一個高風險警訊。
3. 系統延遲與遮蔽風險
差壓傳感器在門開關頻繁的場域常發生偵測延遲，無法即時反應流場的實際改變，也無法掌握空氣是否停滯。
正壓隔離應用
|
應用場域 |
應用目的 |
|
無塵室（Cleanrooms） |
防止灰塵進入潔淨製程區 |
|
保護性隔離病房（Protective Isolation Room） |
保護免疫力低下病患免受外界感染 |
|
生物安全實驗室潔淨區（BSL Clean Areas） |
防止高風險區污染較潔淨區 |
|
製藥/生技產業無菌製程區 |
維持無菌環境以防止產品污染 |
|
食品/飲料無菌生產區 |
避免微生物與粒子污染食品 |
|
光學/光學元件裝配區 |
避免粒子損傷精密元件 |
|
機房與控制室 |
保護儀控設備不受污染 |
負壓隔離應用
|
應用場域 |
應用目的 |
|
負壓病房 |
防止感染擴散 |
|
半導體與精密製造產業FOUP/EFEM |
保持氣流單向，微粒控制 |
|
BSL-3/4 實驗室 |
生物防護、空氣完全隔離 |
|
負壓隔離艙 |
運送與應變中之病患隔離 |
|
動物實驗設施 |
動物流經區域需逐級負壓，避免交叉污染 |

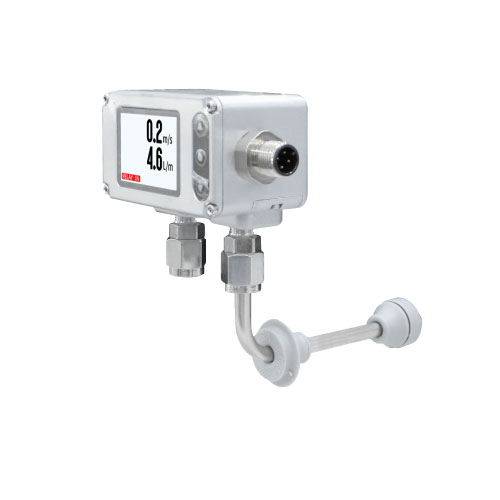

FDM06-L 微小風速傳感器(正負壓差壓控制型)於正負壓量測
正負壓為潔淨室設計中用以維持空間氣流導向的重要量測，常配置於兩相鄰區域之間，以氣壓梯度推動氣流自高潔淨度區域單向流向低潔淨度區域，防止懸浮粒子或污染物逆流。該氣流型態多為橫向、低速、穩定的單向流，風速常落於 0.2 至 0.4 m/s，對氣流方向一致性與連續性提出嚴格要求。
此產品採用熱質式雙向量測架構，可針對此類低速導向性氣流提供高解析度的即時偵測，並具備辨識氣流方向轉變的能力，有效補強差壓偵測在瞬間逆流或氣流中斷情境下的盲區。其 ±(1% of mv + 0.05 m/s) 精度與穩定響應特性，適用於安裝於潔淨區出口、氣鎖間中段或緩衝室流道等關鍵節點，協助監控氣流是否維持由潔淨區流向外部，避免氣流倒灌風險。
FDM06-L 微小風速傳感器(正負壓差壓控制型)設計特點
● 正反風速測量：可判別氣流方向，能即時偵測氣流反轉狀況，對於正、負壓隔離控制等環境尤為關鍵。
● 極微小風速設計： 低至0 ... 2 m/s風速量測，超級微小風速也可量測的到。
● 便於系統整合：可選擇數位/類比輸出，風速單位換算、風量計算，自定義Relay警報點。
● 設定便利：可直接本體操作或透過UI設定，方便使用。

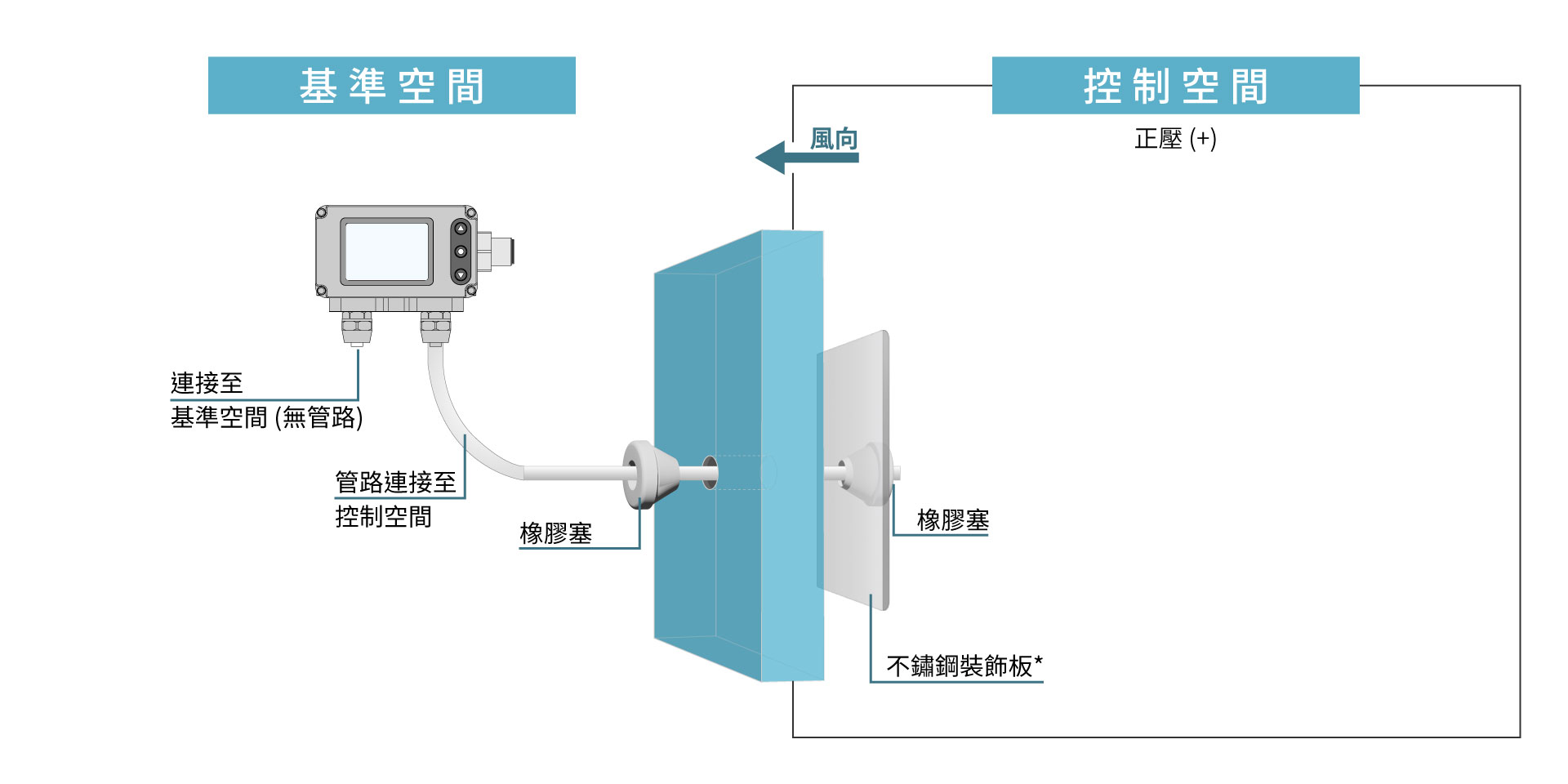

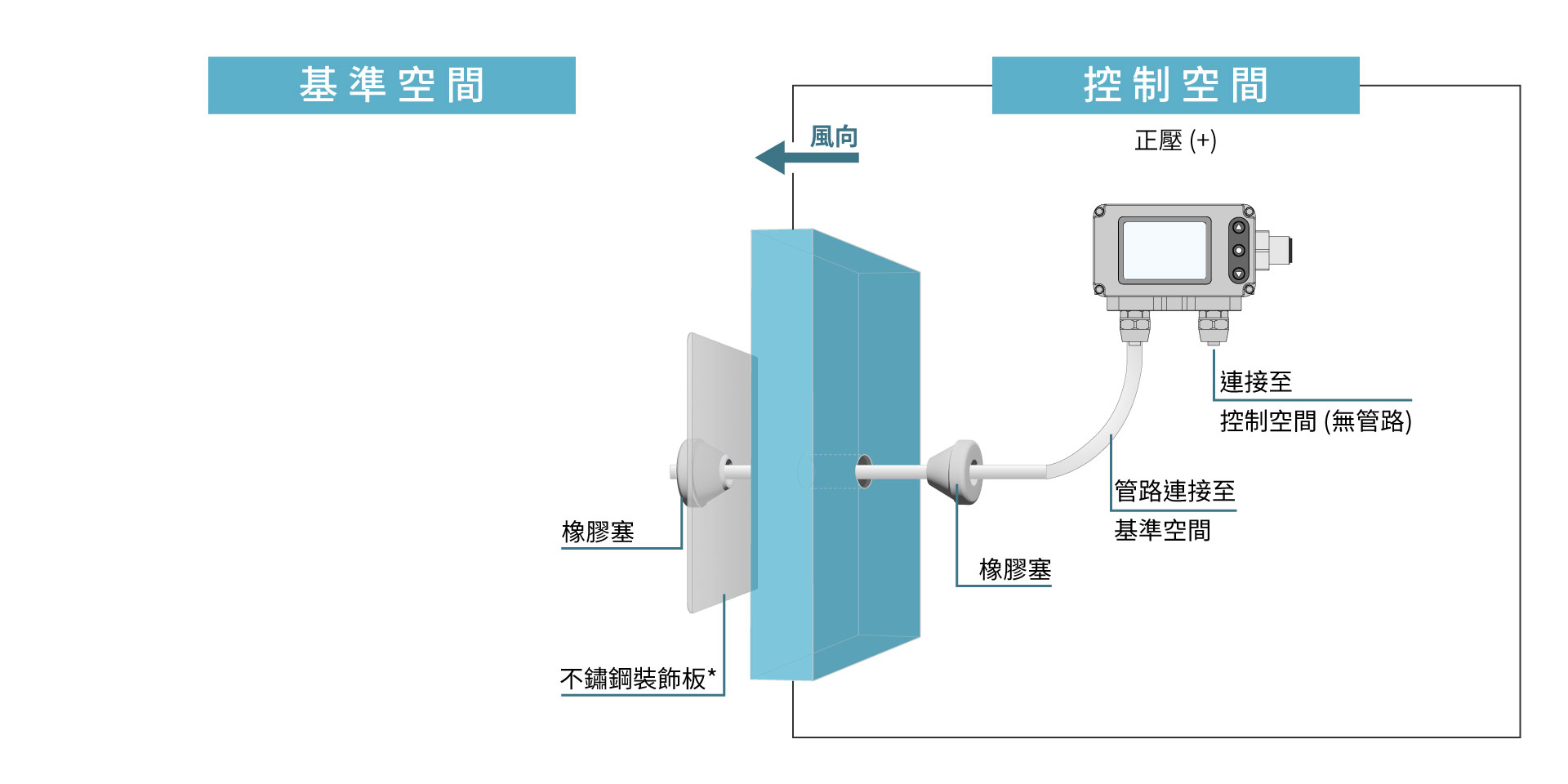

● 簡易安裝設計：可安裝於牆面開口，感測探頭以最小入侵方式對準氣流通道，搭配簡易導風件即可獲得穩定量測訊號。
應用場域分析
案例一：負壓隔離病房氣流導向監控
在醫療機構中，負壓隔離病房設計目的為防止病原體外逸，其關鍵條件為確保病房內空氣僅向外排出、不得回流。原先僅依賴差壓傳感器維持負壓條件，但實務上因病房門開啟頻繁，易導致瞬間氣流回竄至走道區。
可使用 FDM06‑L(正負壓差壓控制型)進行量測，透過即時雙向風速判讀，在門開啟瞬間如偵測到逆流，即觸發排風加強與聲光警報，實現主動式氣流控制。
案例二：無塵走道交界氣流量測
半導體廠房中，無塵走道串接不同潔淨等級區域，需維持氣流自潔淨高區單向流入較低潔淨區，以避免微粒回傳污染。但因僅安裝差壓傳感器，難以確保走道實際氣流穩定存在。
可安裝 FDM06-L (正負壓差壓控制型)於走道交界區設定低風速警戒值及方向判別，可即時監控「有無氣流」「流向是否正確」。若風速消失或反向，系統即聯動門禁或調整風量控制器，提升風場可控性。
FDM06 L(正負壓差壓控制型)與國際標準對應與實證驗證
1. 國際規範對氣流導向監控的要求
根據美國 CDC《Guidelines for Environmental Infection Control in Health-Care Facilities》、ASHRAE 170、ISO 14644、EU GMP Annex 1 等規範，於負壓隔離室、製藥廠無塵室與潔淨走道設計中，明確提出以下要求：
● 空氣應由清潔區域流向污染區域（單向氣流）
● 空間間需保持足夠壓差
● 必要時應監測氣流方向與流速變化
● 遇氣流中斷或反向須即時警示並介入控制
此產品具備符合以上規範要求的即時雙向氣流偵測功能，能作為壓差系統的輔助證明，尤其在門開啟或系統異常時提供實際氣流行為數據。
2. 來自實驗室等級設備進行實流風洞校正
為確保 FDM06-L 微小風速傳感器(正負壓差壓控制型)，於極低流速環境下的量測精度與穩定性，其研發與測試階段使用實驗室等級設備進行實流風洞校正系統。該實驗室配備符合 ISO17025 標準規範之氣流測試通道，並導入音速噴嘴校準機制與低紊流導流結構設計，具備高度再現性與可追溯性。
在校正過程中，於風速範圍 0.05 至 2.0 m/s 間進行多點實流比對，搭配高精度標準參考儀器，執行逐點補償與非線性修正，以建構其全量程的對應曲線。此校正策略有效提升傳感器的解析能力與動態反應品質，特別適用於潔淨室、製藥、半導體、層流操作台與氣流隔離等測試。
透過上述風洞標準化程序，此產品在出廠前已具備準確、穩定、可重複的氣流量測能力，為其在嚴格應用環境中提供堅實的技術基礎。
FDM06-L 微小風速傳感器(正負壓差壓控制型)提供在潔淨區正負壓監控設計中最缺乏的部分：氣流的真實存在性與方向性證據。唯有掌握氣流「是否在流」、「是否方向正確」，潔淨控制才稱得上合格與可信。
感測器種類：熱線式感測器
量程比：100：1
量測範圍：±2 m/s
輸出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：±1%
防護等級：IP65
