eYc 氣體流量標定系統

eYc 氣體流量標定系統

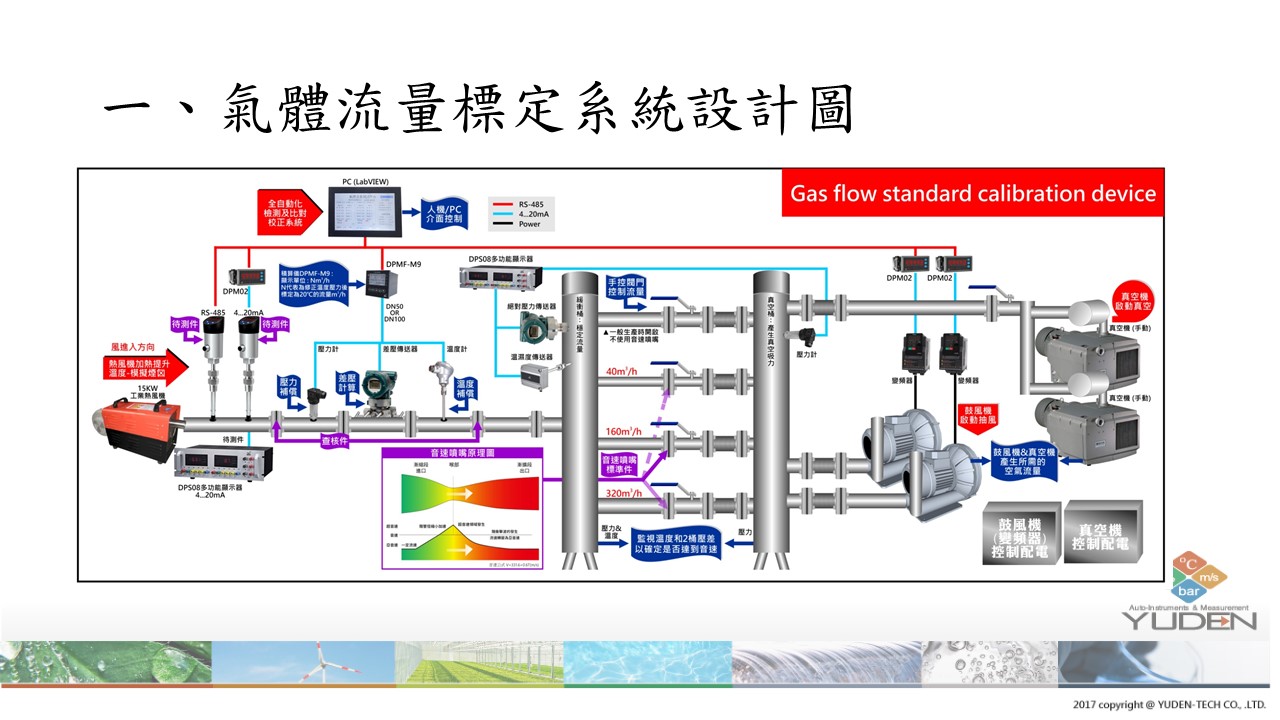

1. 氣體流量標定系統設計圖
eYc氣體流量標定系統設計圖
2. 設計依據
根據ISO9300 《臨界流文丘里噴嘴流量測量》,規定的流量檢定點,選擇音速文丘利噴嘴的流量及數量。具體指標如下:

● 裝置能力:
    流量能力:1 ... 1000 m3/h
    (由4個噴嘴組成,分別為40 m3/h、160 m3/h、320 m3/h、480 m3/h)
    口徑能力:DN 15 ... DN 150
    例: DN150-直徑150 mm,稱6吋管。 1英吋=25.4 mm
    當頻率60Hz,接熱風機時最大流量可達539.3 Nm3/h
    若未接熱風機時,可達1000 Nm3/h,N代表標訂20℃時
● 變頻器信號接口頻率信號4 ... 20 mA電流輸入
● 音速噴嘴裝置不確定度≦0.2%
● 管道排列方式為直立並列方式

3. 裝置設計原理概述
本裝置是根據需要標定的最大及最小流量範圍由多個文丘里噴嘴組成標準流量裝置組合。當實驗氣體經被檢表進入容器後音速噴嘴的出口壓力之比為一定值時,噴嘴喉部的雷諾數一定,則氣流通過噴嘴候部的流速恆定,此時即為臨界流狀態。根據連續性原理,此時通過被檢表的氣體質量流量,一定等於通過噴嘴處氣體的流量。選擇不同的噴嘴組合,就可以標定不同的流量值。然後通過環境條件檢測如溫度、壓力、濕度,由電腦採集數據,通過修正算出標準的流量值,獲得檢定結果。

4.臨界流音速噴嘴特性
● 能夠維持臨界狀態,所通過流量不會受到下游側條件的影響,可以實現高精度的流量測量。因此,在先進國家的氣體流量標準體系中,作為將國家一級標準器延續到次一級的標準器,使用音速噴嘴量測的比例較高。
● 由於是沒有可動部分的形狀單純的金屬製品,初期的流量測量特性可以永久的得到維持。此外,鑒於臨界噴嘴的形狀在ISO(9300)、GB/T21188 -2007中均有所規定,因此用戶方面可以準備與國家標準相同的轉換器。

5.音速
● 音速 c=331.6+0.6 T(m/s)
   (其中T為攝氏溫度,331.6 m/s是聲波在空氣中溫度為0攝氏度時的傳播速度)。
● 當溫度在20℃時的空氣中,音速是343.6 m/s
  C=331.6+0.6*20=343.6 m/s
聲音的傳播速度在固體最快,其次液體,而氣體的音速最慢。
圓柱體的底面積乘以高,就是圓柱體的體積。
流量=管徑截面積x流速
