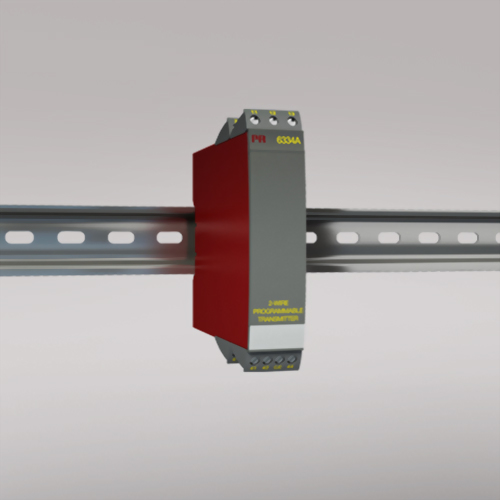

• PR 6334A 二線式規劃傳感器

PR 6334A 二線式規劃傳感器

輸入:TC
輸出:4…20 mA
精度:優於 0.05% 所設量程
工作溫度:-40°C ... +85°C
防護等級:IP20
型號 : PR 6334A

  • TC 信號輸入
  • 高測量精度
  • 電氣隔離
  • 可設定傳感器故障狀態
  • 單/雙通道版本

    應用

  • TC 傳感器線性化溫度測量。
  • 轉換雙極性 mV 信號為標準 4...20 mA 電流信號,並具備線性化表格輸出功能。

    技術特點

  • 參數設定簡單方便。
  • 內建溫度傳感器冷端補償(CJC)。
  • 輸出信號限位值可設定。
  • 持續監測重要數據,保障使用安全。

    安裝調試

  • 標準垂直或水平 DIN 導軌安裝。選用雙通道版本時,每米 DIN 導軌可以實現多達84個通道。
  • 6334A 可以安裝於 zone 2 和 zone 22 中。

    詳情請洽業務專員


環境條件
工作溫度 -40°C 至 +85°C
存儲溫度 -40°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無結露)
防護等級 IP20

機械規格
結構尺寸(高x寬x深) 109 x 23,5 x 104 mm
重量(單/雙通道) 145 / 185 g
DIN軌類型 DIN EN 60715/35 mm
導線規格 0,13...2,08 mm2 / AWG 26...14 絞線
螺絲端子力矩 0,5 Nm

常用規格
電源
電源電壓 7,2...35 VDC
最大功耗 ≤ 0.8 W / ≤ 1.6 W (1 / 2 通道)
部功耗 0,17...0,8 W
隔離電壓
隔離電壓,測試/工作 1,5 kVAC / 50 VAC
響應時間
響應時間(可設定) 1...60 s
電壓降 7,2 VDC
預熱時間 5 分鐘
程序設計 Loop Link
信噪比 最小 60 dB
精度 優於 0.05% 所設量程
EEPROM 錯誤校驗 < 3,5 s
信號動態範圍,輸入 18 bit
信號動態範圍,輸出 16 bit
電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程

輸入規格
常用輸入規格
最大偏移量 所選輸入類型最大值的 50%
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償(CJC) < ±1,0°C
電壓輸入
測量範圍 -12...150 mV
最小測量範圍(量程) 5 mV
輸入電阻 額定 10 MΩ

輸出規格
電流輸出
信號範圍 4…20 mA
最小信號範圍 16 mA
負載(@電流輸出) ≤ (Vsupply - 7,2) / 0,023 [Ω]
傳感器故障報警輸出 可設定 3,5…23 mA
符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA
常用輸出規格
更新時間 440 ms
所設量程 = 當前所選範圍
