平均風速測管與差壓傳感器-微小風速量測應用
eyc-tech 平均風速測管與差壓傳感器-微小風速量測應用

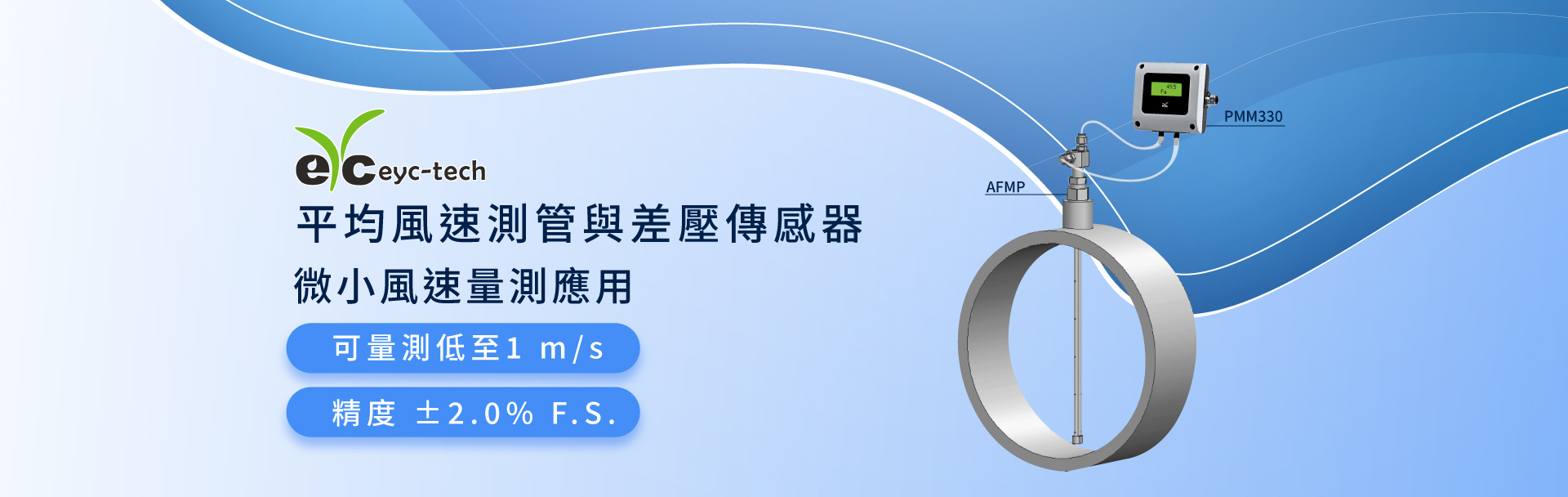

AFMP平均風速測管（皮托管）搭配差壓傳感器，經常被運用於流量的計算中。管身壓力偵測孔平均了流體在管路內流動曲線的特性，流量系統中，空間問題常導致無法給予足夠直管部，造成嚴重擾流問題，使用平均風速測管可有效改善量測上困難。由於其精準測量風速和風量的能力，和耐高溫、耐腐蝕、耐粉塵、適合微小風量量測等特色，成為許多工業應用中的關鍵設備。
而搭配採用熱線式差壓感測器的 PMM330 差壓傳感器，在微小差壓下靈敏度高，低零點漂移，最小可量測值低至1 Pa。且因具有開根號功能，可用於換算風速。該組合提供了高精度的風速風量測量解決方案，尤其適用於小風速的精準量測。
微小風速應用說明

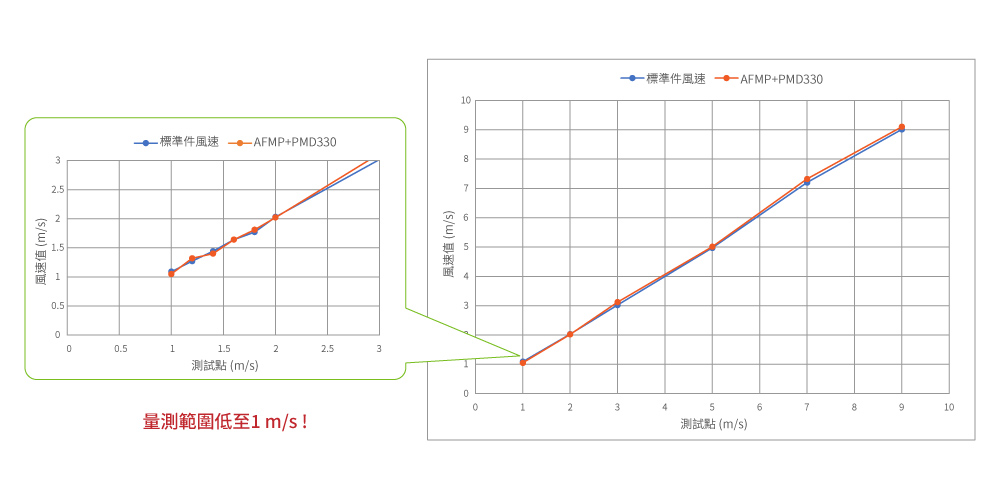

根據上表所示，PMM330 差壓傳感器搭配使用 AFMP 平均風速測管，可於高精度2.0%F.S下，量測最小起始風速為1 m/s，並且量測誤差極小，特別適用於微小風速環境的精確測量。在量測 1 m/s風速時，標準件和PMM330與AFMP所量測風速之結果誤差極小。此搭配在不同測試點之量測結果均符合規範，證明其在微小風速中的高精度及可靠性，在需要精準控制風速風量的無塵室或實驗環境中，如化學實驗室或生物安全實驗室，平均風速測管與差壓傳感器的組合可以幫助維持穩定的微小風速，保護作業人員的安全並確保實驗或生產的過程安全性及產出的品質。
常見應用說明
|
在無塵室的應用中，通風櫃和生物安全櫃中如果氣流速度過快，可能會將有害物質帶出，對操作人員造成潛在威脅。層流技術能夠提供穩定且均勻的氣流，避免污染物的擴散，確保無塵室內的潔淨度。在這些設備中，層流有助於保持氣流的方向性和穩定性，從而進一步提升操作環境的安全性。
|
|

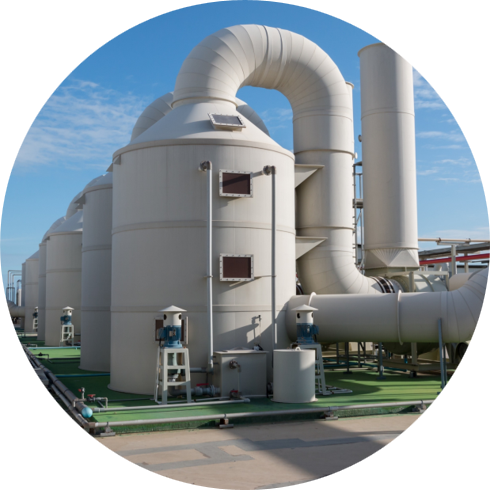

工業生產中常會產生有害氣體，需要經過廢氣處理。使用平均風速測管和差壓傳感器，可以用於量測工業管道中的廢氣排放量，確保符合向地方政府所申請的排放量，以遵守空氣污染防制法。
|
|

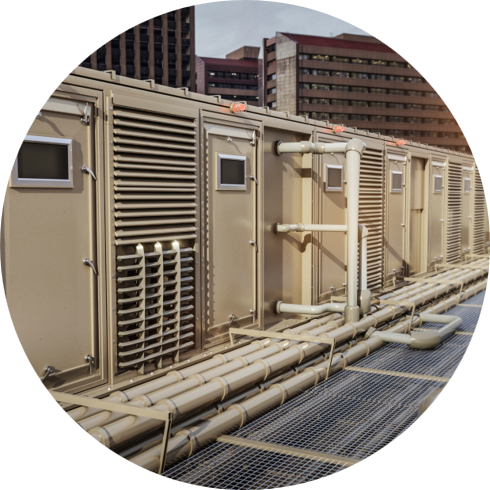

在暖通空調 (HVAC) 系統中，確保各區域的風量平衡是提升系統效率和舒適度的關鍵。平均風速測管結合差壓傳感器可以有效量測風管中的風速，幫助調整各區域的風量分配，優化能源使用。
|
AFMP
平均風速測管 ( 皮托管 )
特色：多點平均，可用於大管徑量測，耐高溫、腐蝕
工作壓力：Max.10 bar
工作溫度：Max.200°C
長度：4" ... 40"(100 ... 1000 mm)
PMM330
差壓傳感器(室內型)
特色：適用於HVAC及輕工業
量測元件：熱線式差壓感測器，導通
量測範圍：±50 ... ±1500 Pa
輸出訊號：4...20 mA / 0...10 V / RS-485
精度：±1.5% F.S. ±3% M.V.
防護等級：IP65
PHM330
差壓傳感器
特色：適用於工業級應用，耐壓力大
量測元件：熱線式差壓感測器，導通
量測範圍：±50 ... ±1500 pa
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.5% F.S. ±3% M.V.
防護等級：IP65
2024-10-16
