精準監測新境界，可搭多種節流裝置 | FDM06-X熱質式差壓訊號處理器

在工業現場，氣體流量的量測早已超越了單純的管路監控。它直接影響 能源效率、製程穩定性、污染排放合規，並成為 ESG 碳排放報告與能源審計 的關鍵數據來源。然而，當前普遍使用的傳統差壓方案仍存在瓶頸：在低流速條件下誤差大、零點漂移明顯、且往往僅能綁定單一節流裝置。這些限制使得使用者在潔淨室、製程氣體、壓縮空氣與排放監測等場景，難以獲得高精度且可靠的數據。

為什麼市場需要新一代訊號儀表解決方案？

現今工業量測正面臨幾個挑戰：

• 低速測量瓶頸：傳統差壓方案在 5 m/s 以下難以精準偵測，無法應用於層流與微小氣流場域。
• 零點穩定性不足：長期運行易受環境影響，造成數據漂移，增加維護成本。
• 應用缺乏彈性：一般儀表僅能搭配單一節流裝置，難以跨場域應用。
• 能源與碳排管理缺口：大部分僅能提供瞬時數據，無法轉換為ESG 報告所需數據。
因此，市場需一款 同時兼具高靈敏度、高量程比、長期穩定性與多元應用能力 的新世代訊號處理器。

FDM06-X 熱質式訊號處理器帶來的革新突破

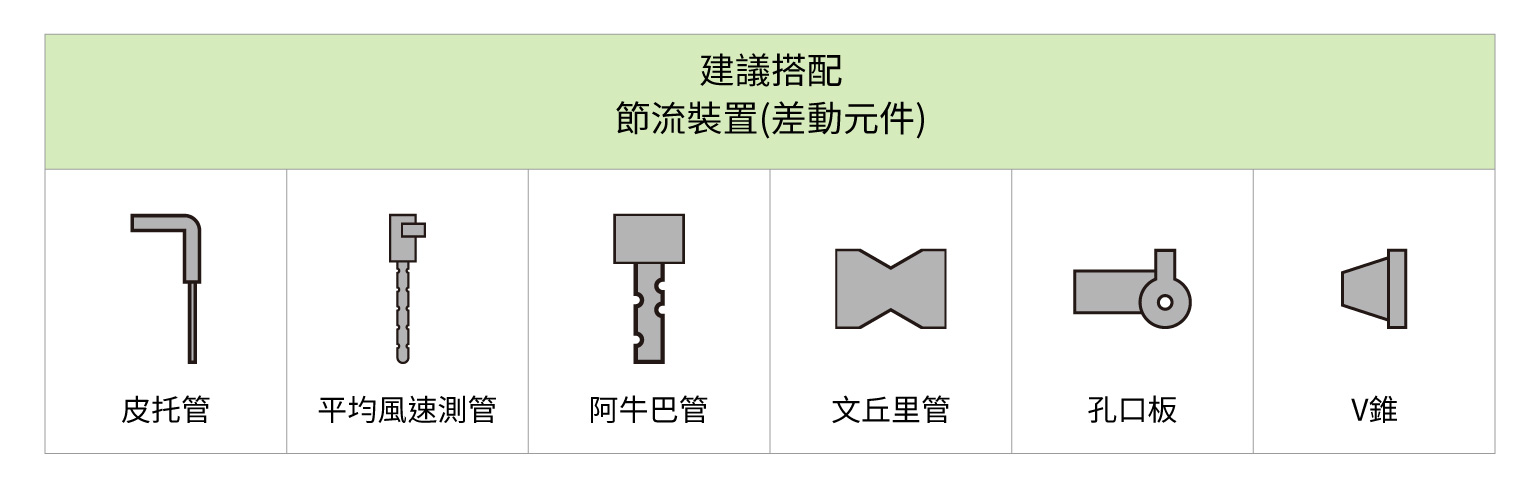

以 差壓原理 + 熱線式技術 為核心，專為搭配各類節流裝置（皮托管、文丘里管、孔口板、V 錐、阿牛巴管、平均風速測管等差動元件）而設計，搭配各類差動元件轉換為可用的流速/流量訊號。

核心特色：

• 高精度 ±1.5% F.S.：無需溫壓補償即可穩定輸出。
• 高量程比 100:1：涵蓋 0.2 m/s ~ 60 m/s，全域皆精準。
• 多種節流裝置相容：單一平台適配多種差動元件。
• 多樣輸出：4–20 mA、0–10 V、Relay、RS-485 (Modbus RTU)，輕鬆整合 PLC/SCADA。

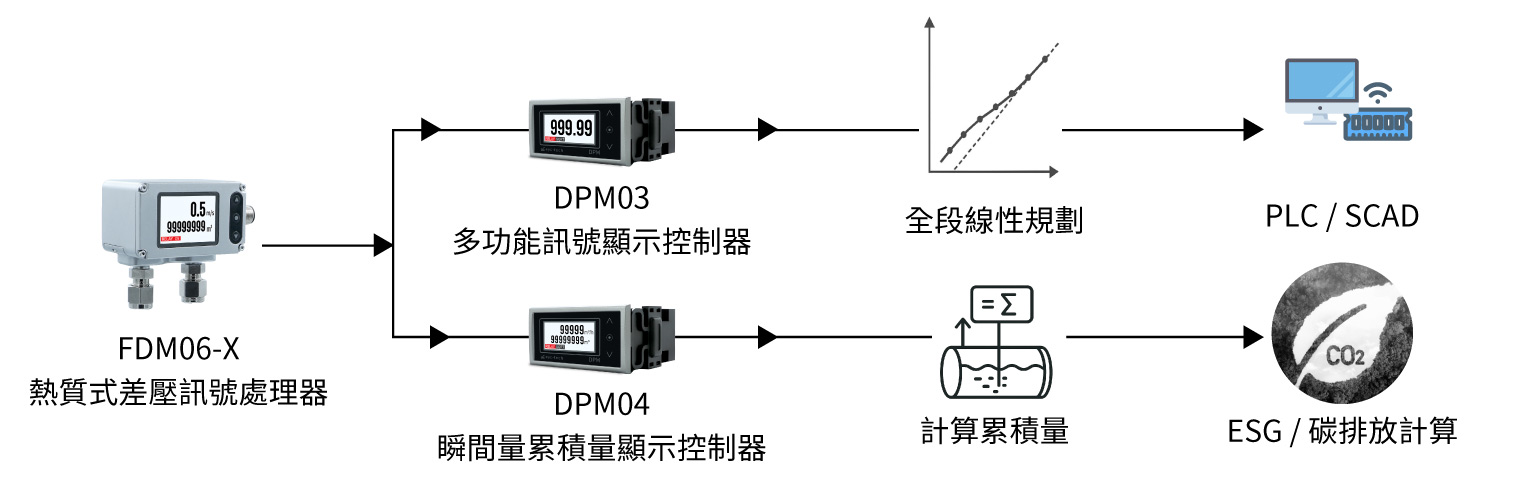

超值選配組合：延伸至能源與 ESG

• 搭配 DPM03 多功能訊號顯示控制器-

提供 全段線性規劃 與 多點分段 K 值補償，確保不同節流裝置下仍能保持高精度。

• 搭配 DPM04 瞬間量累積量顯示控制器-

不僅能顯示瞬時流量，還能長期累積耗用數據，透過RS-485將數據轉換為 能源計量與碳排放換算值，成為 ESG 報告與能源管理 的可靠依據。

FDM06-X 流量 → 碳排放情境與公式

A. 燃料燃燒（天然氣／LPG 等，直接排放）

邏輯：燃料燃燒時，碳元素幾乎完全轉換成 CO₂；排放量取決於燃料用量、低位發熱量（NCV），以及 IPCC 排放因子（EF，kg CO₂/GJ）。
案例：天然氣 500 Nm³/h × 24 h →　500 × 24 × 2.14 / 1000 = 25.7 t CO₂

B. 壓縮空氣用氣（間接排放）

邏輯：空氣本身不是溫室氣體，但壓縮需要耗電；用氣量 × 壓縮空氣比能耗（SEC） → 換算成耗電量，再乘上電力排放係數。
案例：壓縮空氣 3000 Nm³/h × 8 h，SEC = 0.11 kWh/Nm³，電力排放係數 0.474 kg CO₂/kWh → 3000 × 8 × 0.11 × 0.474 / 1000 = 1.25 t CO₂e

C. 製程直接排放（CO₂、N₂O、SF₆ 等，直接排放）

邏輯：製程中釋放的溫室氣體，依據質量 × 全球暖化潛勢值（GWP, 100 年期, AR6）轉換成 CO₂ 當量。常見 GWP：CO₂=1、N₂O=273、SF₆=24,300。
案例：N₂O 0.5 kg/h × 2 h，GWP = 273 → 0.5 × 2 × 273 / 1000 = 0.273 t CO₂e

D. 甲烷洩漏（CH₄，直接排放）

邏輯：甲烷逸散本身就是強效溫室氣體，需依質量 × 全球暖化潛勢值（GWP, 100 年期, AR6）換算成 CO₂ 當量。CH₄ 的 GWP：29.8（化石來源）、27.9（非化石來源）。
案例：CH₄ 洩漏 2 kg，來源為化石燃料 → 2 × 29.8 / 1000 = 0.0596 t CO₂e

參考來源：IPCC 2006 Guidelines、ISO 1217、IPCC AR6、GHG Protocol、台灣能源署 2024

適用於多元應用領域

• 工業壓縮空氣與能源管理：管線耗氣量分區監測 / 泄漏檢測與能效統計 / 配合脈衝輸出進行能源計量
• 氣體供應與製程控制：氣體管道流量計費與分攤 / 混氣比例監控 / 高壓、高速氣體的即時監控（噴嘴或文丘里取壓）
• HVAC 與潔淨室：空調風管流量監測 / 潔淨室層流 / 正負壓差監控 / 實驗室、藥廠、電子廠環境監控
• 生技醫藥產業：無菌空間 / 氣體供應穩定性監控
• 環境監測與 ESG：污染排放計量與管控 / 壓縮空氣、燃氣碳排等效換算 / ESG 報告中的能源統計數據來源

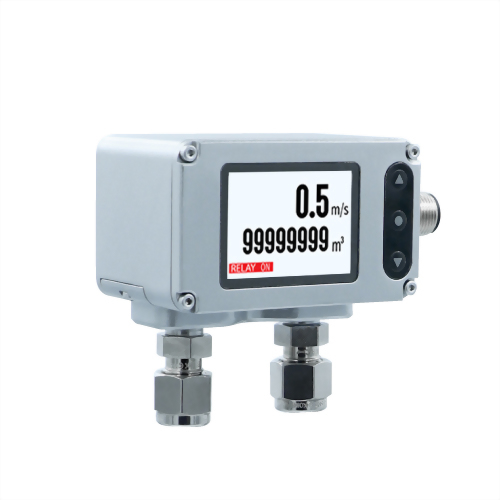

eyc-tech FDM06-X 熱質式差壓訊號處理器

高精度熱質式差壓傳感器，支援 K 值修正、
即時顯示與多樣輸出，適用各類差壓元件。
感測器種類：熱質式感測器
量程比：100：1
輸出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：60 m/s：±(1.5% F.S.)
防護等級：IP65
