差壓式風速量測，應對嚴苛環境
差壓式風速量測，應對嚴苛環境
在工業環境中，特別是在面對高溫、高壓、高濕等嚴苛環境時，準確監測氣體流量與風速。差壓式風速量測搭配顯示儀表，可有效在各種嚴苛環境下量測風速風量，輕鬆查看顯示的數據。以下將介紹三種eyc-tech 的空氣流量計、差壓傳感器、平均風速測管與顯示儀表的搭配應用，分別應用於高濕汙濁空氣、高溫高壓環境、質量流率與雙向量測。
1. 高濕汙濁空氣
- 應用場景：高濕氣體管路中的流量測量與記錄。空壓機排出的空氣通常含有較高的濕氣，使用能耐濕氣的風量傳感器，可以幫助監測壓縮空氣的流量，確保系統運行穩定並提供可靠的數據。

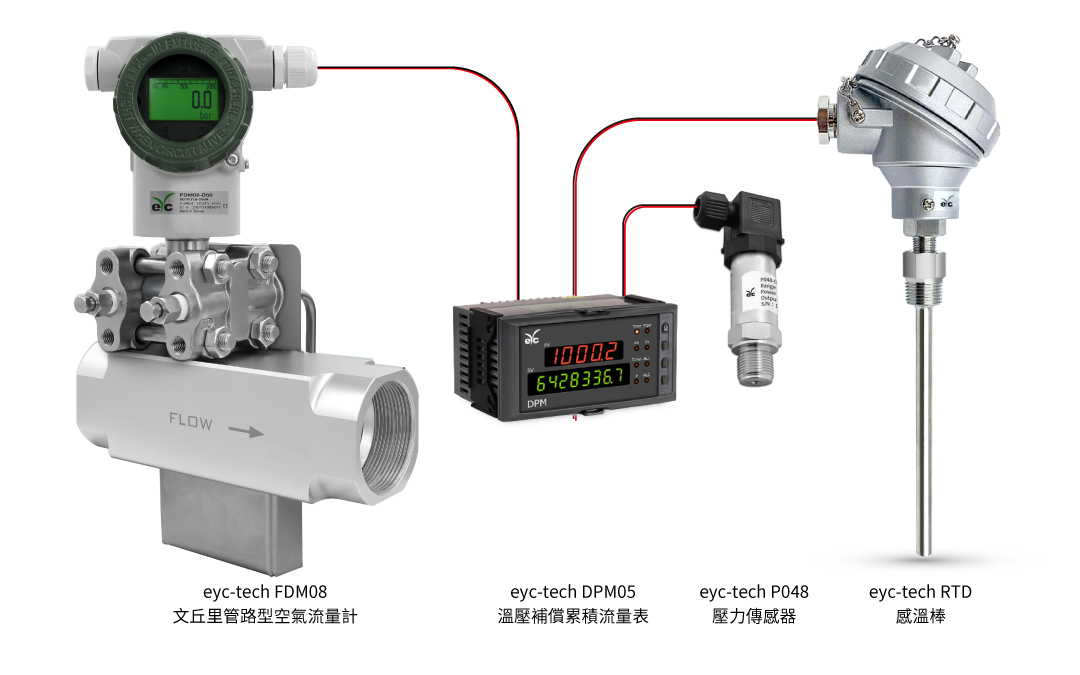

- 選型搭配：FDM08 文丘里管路型空氣流量計、DPM05溫壓補償累積流量表
-
特性與優勢
文丘里管設計適用於高濕或高濃度汙濁氣體的流量測量，具耐用性與低壓損特性。由於工業製程中的操作溫度和壓力經常發生變化，差壓量測方式可能受到影響，因此搭配具有溫壓補償技術的累積流量表，可有效修正數據，確保在變化條件下依然保持測量的準確性。

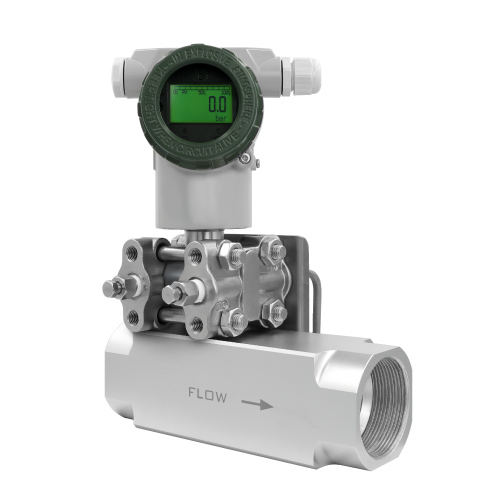

FDM08 文丘里管路型空氣流量計
特色：文丘里管路型風量量測，廣泛應用範圍
感測器種類：差壓感測器
風量量測範圍：依據環境條件參考風量對照表
輸出訊號：4 ... 20 mA
精度：±2%
防護等級：IP65 (本體)

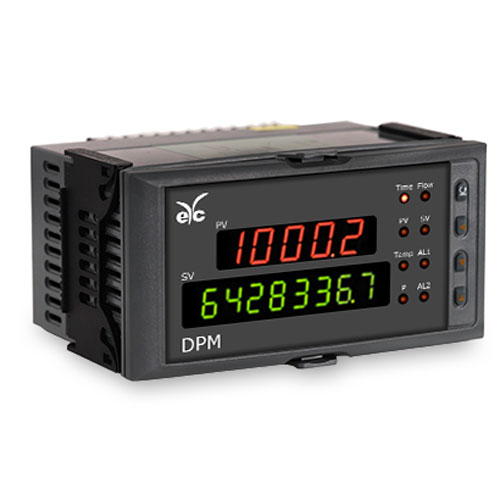

DPM05 溫壓補償累積流量表
顯示值範圍：瞬間量：5位，累積量：8位
輸入：流量 / 壓力 / 溫度
輸出：電流 / Relay / RS-485
精度：±0.2% F.S. ±1 digit
防護等級：IP54 (前面板)

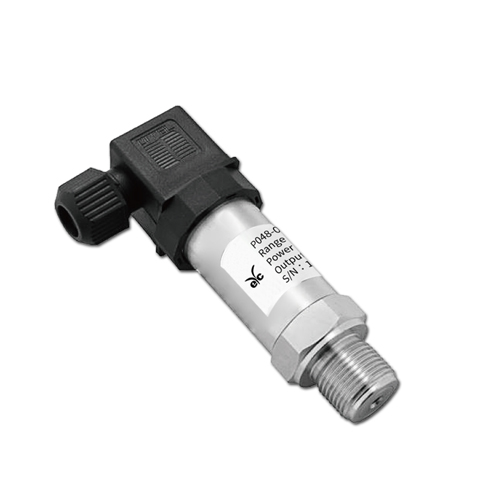

P048 壓力傳感器
特色：適用於各類設備，安裝簡便，多種牙型可選(PT/ G / NPT)
壓力類型：相對壓力 / 絕對壓力
量測範圍：-1 ... 1000 bar
輸出：4 ... 20 mA / 0 ... 5 V / 0 ... 10 V / 0.5 ... 4.5 V R/M(DC 5 V)
精度：0.5% / 2% F.S.
防護等級：IP65
2. 高溫高壓環境
- 應用場景：廢氣洗滌塔，處理工業製程所排出的廢氣，確保其符合環保法規，減少對環境的影響。

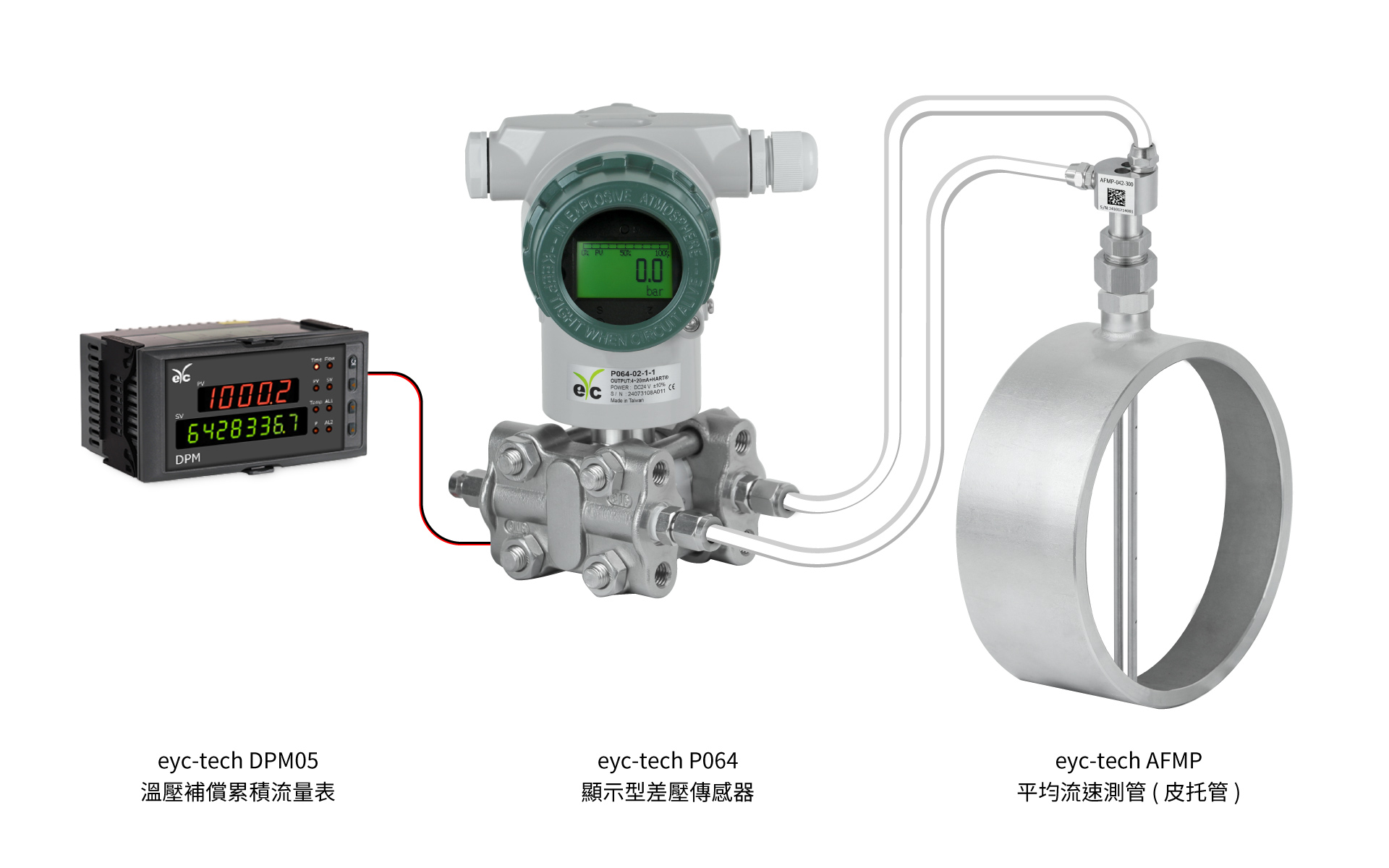

- 選型搭配：AFMP 平均流速測管、 P064 顯示型差壓傳感器、 DPM05 溫壓補償累積流量表
-
特性與優勢
為了實現更加穩定且高精度的流量監測，平均各量測點所測得的數據成為提升測量可靠性的重要關鍵。搭配適用於工業應用的差壓傳感器，即使在高壓、高溫等嚴苛環境下，依然能進行測量。而溫壓補償累積流量表則能匯總風量、製程溫度和製程壓力數據，在進行溫壓補償的調整後，顯示即時數據以及累積流量。

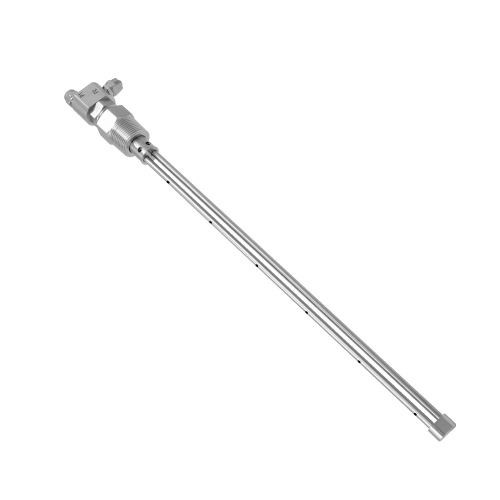

AFMP 平均流速測管 ( 皮托管 )
特色：多點平均，可用於大管徑量測，耐高溫、腐蝕
工作壓力：標準型：Max. 10 bar / 高溫型：Max. 4 bar
工作溫度：標準型：Max. 200°C / 高溫型：Max. 600°C
長度：12" (300 mm)

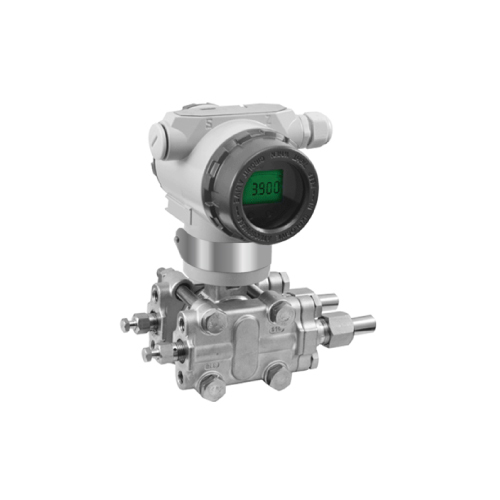

P064 顯示型差壓傳感器
特色：適用於工業級應用，可量測液體差壓
感測器種類：單晶矽差壓感測器
量測範圍：0.1 ... 25 bar
輸出：4 ... 20 mA+HART
精度：0.075 ... 0.2%
防護等級：IP65
DPM05 溫壓補償累積流量表
顯示值範圍：瞬間量：5位，累積量：8位
輸入：流量 / 壓力 / 溫度
輸出：電流 / Relay / RS-485
精度：±0.2% F.S. ±1 digit
防護等級：IP54 (前面板)
3. 質量流率與雙向量測
- 應用場景：曝氣池中，風速風量傳感器監測打入池內的空氣量，能確保氧氣供應是否穩定且充足，以維持微生物的代謝效率。

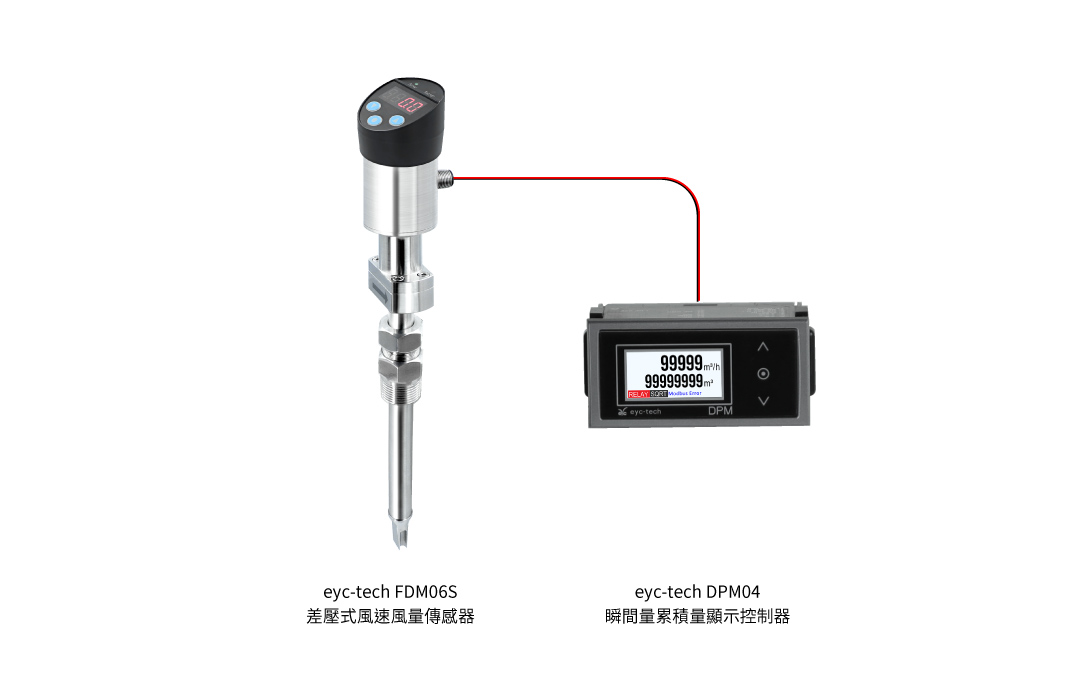

- 選型搭配：FDM06S 差壓式風速風量傳感器，搭配 DPM04 瞬間量累積量顯示控制器
-
特性與優勢
差壓式風速風量傳感器可雙向量測，具有溫壓補償的特點，測量靈敏且精準。搭配顯示控制器，提供即時監控，與輕鬆透過LCD顯示器檢視瞬間量與累積量的功能。

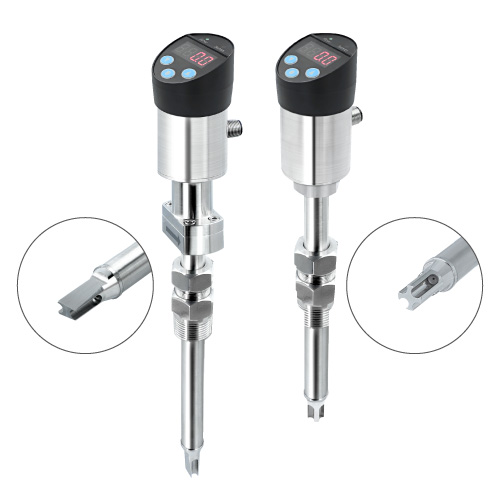

FDM06S 差壓式風速風量傳感器
特色：採用差壓式風速量測原理，可雙向量測、計算氣體密度及質量流率
感測器種類：差壓sensor
量測範圍：常壓版：± (0.8 ... 40 m/s) / 高壓版：± (20 ... 200 m/s)
輸出：4 ... 20 mA + RS-485 / 0 ... 10 V + RS-485 / Frequency ( 0 ... 100 Hz ) + RS-485 / Pulse ( Option ) + RS-485
精度：±1.5% F.S. (Option±1% F.S.)
防護等級：IP65 (本體) / IP20 (測棒)

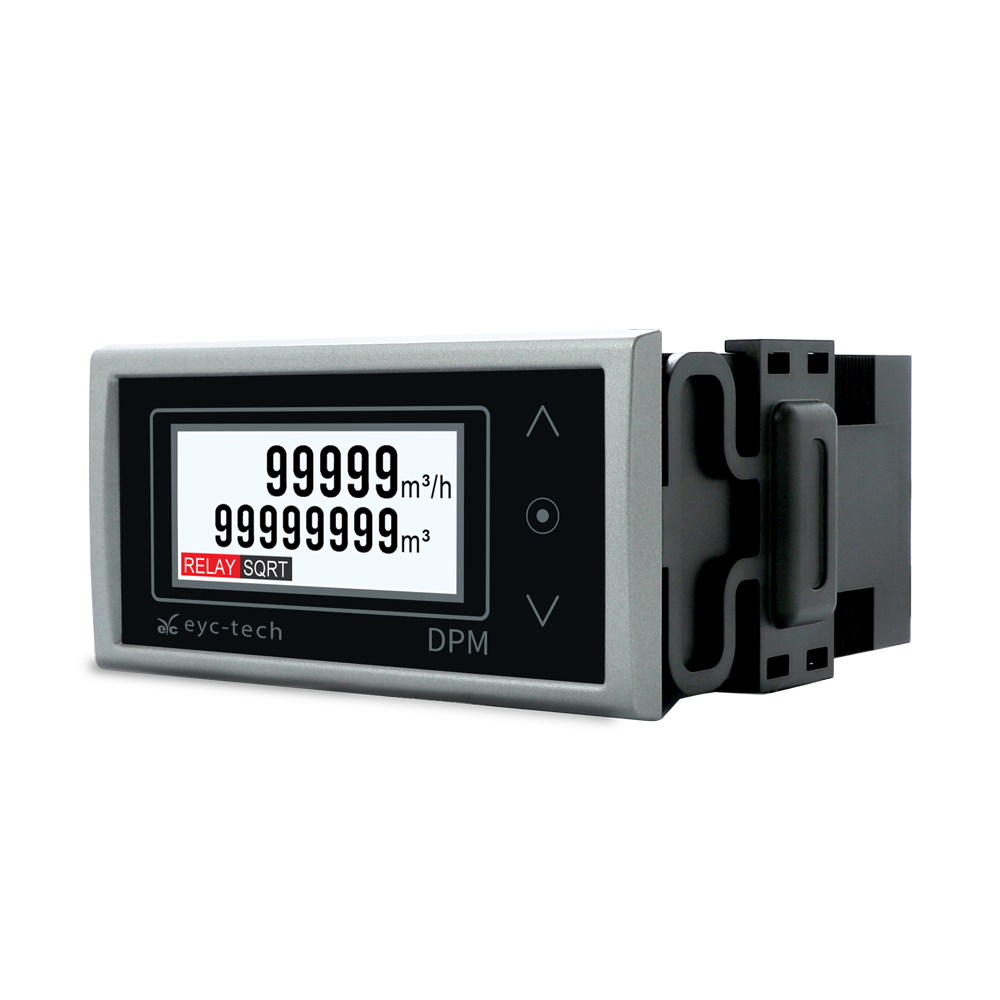

DPM04 瞬間量累積量顯示控制器
特色：2" LCD螢幕，能搭配氣體/液體流量傳感器，顯示瞬間及累積量，具RS-485通信及Relay 輸出功能
顯示值範圍：瞬間量：5位，累積量：8位
輸入：電流 / 電壓 / Frequency / Pulse
輸出：電流 / 電壓 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防護等級：IP65 (前面板)
