產品特色

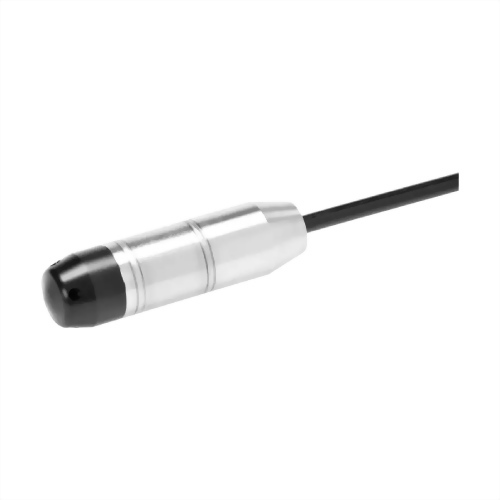

帶有壓阻測量元件的681 型壓力傳感器具有經過補償、校準和放大的感測器訊號，可設計為標準電壓或電流輸出。浸入式探頭配有耐鹽水和耐油連接電纜，特別適用於液位測量，甚至是侵蝕性液體的測量。一根管子穿過電纜，用於平衡環境壓力。所有不銹鋼金屬部件均採用防水焊接。
•特殊的機頭設計為隔膜提供了機械保護
•與介質100 % 密封，完全焊接
•由於增加了重量（可選），感測器在湍流介質中的穩定性更好
•採用化學蝕刻晶片薄膜及特殊設計的玻璃饋入通道，過載安全性高
•採用SMD 技術的緊湊型設計提高了衝擊和振動情況下的運作可靠性
•特殊的機頭設計為隔膜提供了機械保護
•與介質100 % 密封，完全焊接
•由於增加了重量（可選），感測器在湍流介質中的穩定性更好
•採用化學蝕刻晶片薄膜及特殊設計的玻璃饋入通道，過載安全性高
•採用SMD 技術的緊湊型設計提高了衝擊和振動情況下的運作可靠性
技術概觀
| 產品特色 | |
|---|---|
| 壓力量測範圍 |
0 ... 0.1 – 25 bar（相對壓力） |
| 壓力量測範圍 |
可選(絕對壓力) |
| 適用範圍 | |
| 允許過載 |
3x 壓力範圍 |
| 破裂壓力 |
<200 bar |
| 介質 |
柴油 / 燃料油 / 煤油 / 海水 / 半鹹水 / 飲用水 / 可飲用水 / 湖水 / 河水 / 苯 / 氯化水 |
| 介質溫度 |
-5 ... 80 °C |
| 材質 | |
| 外殼 |
不鏽鋼1.4435 (316L); 鈦 |
| 密封材質 |
FPM |
| 導線 |
特氟龍 / PUR / PE |
| 電氣資料 | |
| 供應電壓 3-wire |
13 ... 30 VDC |
| 電流消耗 3-wire |
0 ... 10 V |
| 允許負載 3-wire |
>10 kOhm |
| 供應電壓 2-wire |
9 ... 33 VDC |
| 電流消耗 2-wire |
4 ... 20 mA |
| 允許負載 2-wire |
< (supply voltage - 9V)/0.02 A (max.) |
| 供應電壓 2-wire (Ex) |
9 ... 28 VDC |
| 電流消耗 2-wire (Ex) |
4 ... 20 mA |
| 允許負載 2-wire (Ex) |
< (supply voltage - 9V)/0.02 A (max.) |
| 電纜長度 |
各種長度 |
| 防爆認證 | |
| ATEX Gas |
II 1G Ex ia IIB/IIC T3 ... T6 |
| ATEX Dust |
II 1D Ex iaD 20 IP6x T145 ... T70 ÀC |
| 標準 Gas |
EN 60079-0 / EN 60079-11 |
| 標準 Dust |
EN 61241-0 / EN 61241-11 |
| 溫度等級 |
T6；T4 |
| 認證 | |
| 干擾發射 |
EN 55022 |
| 耐衝擊 |
EN 60068-2-27 |
| 耐振動 |
EN 60068-2-6 |
| 抗干擾能力 |
EN 61000-4-2；EN 61000-4-3；EN 61000-4-4；EN 61000-4-5；EN 61000-4-6 |
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
