產品特色

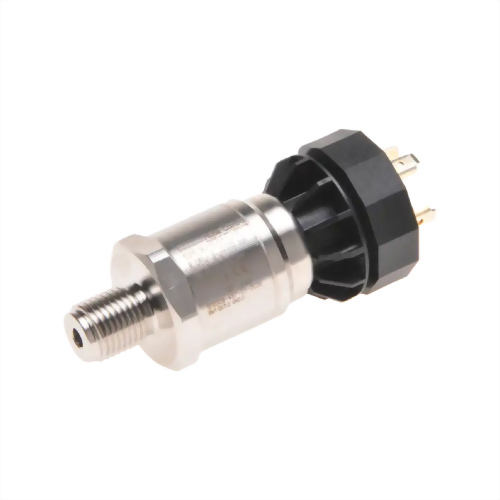

525 型壓力傳感設計緊湊、堅固耐用，測量精度極高。除了各種不同的壓力和電氣連接外，還可實現從50 mbar到最終值的壓力範圍分級。壓力傳感器基於Huba開發的陶瓷技術，20 多年來已應用於數百萬個場合。
• 極高的測量精度
• 卓越的溫度特性
• 壓力範圍低，最終壓力值為50 mbar
• 設計緊湊、堅固耐用
• 壓力和電氣連接範圍廣
• 極高的測量精度
• 卓越的溫度特性
• 壓力範圍低，最終壓力值為50 mbar
• 設計緊湊、堅固耐用
• 壓力和電氣連接範圍廣
技術概觀
| 壓力測量範圍 | |
| 相對壓 | 0 ... 0.05 – 0.6 bar |
| 工作條件 | |
| 介質 | 液體；氣體 |
| 介質溫度 |
FPM -15 ... +85°C EPDM -25 ... +85°C NBR -20 ... +85°C |
| 環境溫度 | -25 ... +85°C |
| 儲存溫度 | -40 ... +85°C |
| 允許過載 / 爆破壓力 | 2 bar |
| 允許負壓 | -0.3 bar |
| 材料 | |
| 插頭座 | Polyarylamide 50% GF UL 94 V-0 |
| 壓力連接 | Stainless steel 1.4404 / AISI 316L |
| 量測元件 | 陶瓷 Al₂O₃ (99.6%) |
| 密封材料 | FPM、EPDM、NBR |
| 電氣規格 | |
| 2 線式 | 4 ... 20 mA / 10 ... 30 VDC |
| 3 線式 |
0 ... 5 V / 7 ... 33 VDC 0 ... 10 V / 12 ... 33 VDC Ratiometric 10 ... 90% / 5 VDC ±10% |
| 絕緣電壓 | 500 VDC |
| 電流消耗 |
< 23 mA (4 ... 20 mA) < 5 mA (電壓輸出) |
| 動態響應 | |
| 啟動時間 | < 200 ms |
| 反應時間 | < 150 ms |
| 負載循環 | < 100 Hz |
| 精度 | |
| 特性曲線 (25°C) |
± 0.35 % fs (fs < 100 mbar ±0.7 % fs) |
| 解析度 | < 0.1 % fs |
| 長期穩定性 | ± 0.25 % fs |
| 溫度特性 | ± 0.07 % fs / 10K |
| 安裝誤差 | |
| 水平安裝 | +0.1 mbar |
| 垂直安裝（壓力口朝上） | +0.2 mbar |
| 防護與認證 | |
| EMC | CE acc. EN 61326-2-3 |
| 衝擊 | IEC 68-2-27 50 g |
| 振動 | IEC 68-2-6 20 g |
| UL | ANSI/UL 61010-1 E325110 |
| 防爆（4 ... 20 mA） |
Ex II ½ G Ex ia IIC T4 Ga/Gb Ex II ½ D Ex ia IIIC T120°C Da/Db |
| 重量 | 約 120 g |
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
