產品特色

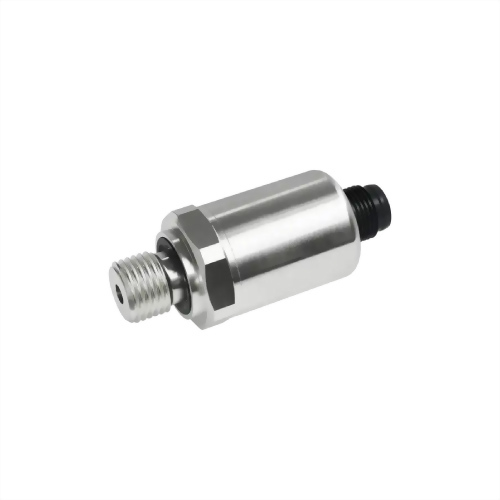

精巧型 520 壓力傳感器採用 Huba Control 先進的厚膜技術，並配備全密封焊接、無密封件的不鏽鋼量測元件。其可精確量測最高達 1000 bar 的相對壓力，並具備優異的耐破裂壓力能力、高可靠性及長期穩定性。520 型壓力傳感器適用於液體與氣體量測，包括所有常見冷媒及氨氣。此特性使其成為各類應用的可靠解決方案，涵蓋工業製程、HVAC 系統以及鐵路相關設備等領域。其通過多項完整認證，包括具強化抗干擾能力的 EMC 認證、耐衝擊與耐振動測試，以及 UL、EN 45545-2、ATEX 與 IECEx 等認證，充分證明其適用於多元且安全要求嚴苛的應用環境。
• 精巧且堅固的不鏽鋼結構設計
• 全密封焊接設計，無密封件，無洩漏風險
• 多樣化電氣連接器選項
• 採用快速電纜固定頭設計，可於現場快速組裝線纜，節省安裝時間
應用領域
太陽能暖氣 / 冷凍系統 / CDU（冷卻液分配器） / 機架內 CDU（機架內冷卻劑分配裝置） / 循環冷卻器 / 大型熱泵 / 水泵浦 / 水處理 / 移動液壓 / 工業自動化
技術概觀
| 產品特色 | |
|---|---|
| 壓力量測範圍 |
相對壓力：-1 ... 9 bar / 0 ... 2.5 ... 1000 bar |
| 量測精度 |
typ.; max. 0.5% FS |
| 適用範圍 | |
| 介質 |
液體；氣體；冷媒（含氨） |
| 允許過載 |
< 6 bar：5 x FS |
| 破裂壓力 |
< 6 bar：10 x FS |
| 環境條件 | |
| 介質溫度 |
-40 ... +135°C |
| 環境溫度 |
-30 ... +85°C |
| 儲存溫度 |
-50 ... +100°C |
| 材質 | |
| 外殼 |
不鏽鋼 1.4404（AISI 316L） |
| 量測元件（接觸介質） |
≤60 bar：1.4016（AISI 430） |
| 電氣資料 | |
| 輸出 |
2 線式：4 ... 20 mA |
| 供電 |
7 ... 33 VDC（依輸出型式） |
| 反應時間 |
< 2 ms（typ. 1 ms） |
| 電氣連接 |
DIN EN 175301-803-A / C |
| 認證 | |
| EMC |
EN 61326-2-3；EN 50121-3-2 |
| UL |
ANSI/UL 61010-1 |
| 軌道認證 |
EN 50155；EN 45545-2 |
| 防爆認證 |
ATEX；IECEx（Ex ia IIC / IIIC） |
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
