產品特色

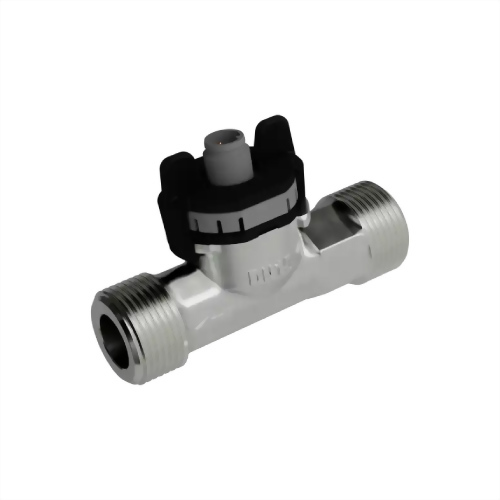

237 型流量傳感器的工作原理是基於卡門渦街(Kármán vortex street)的渦街(渦流)原理。這種非機械測量方法可實現精確、無磨損的流量測量，無需重新校準。 堅固的不銹鋼結構可確保較高的長期穩定性和可靠性，即使在嚴苛的環境中也不例外。此傳感器的介質溫度範圍為 -15 ... +125 °C，適用於從低溫冷卻到高溫製程的各種應用領域，例如注塑工廠。 IP65 的 M12x1 插頭和即插即用的設計大大簡化了與現有系統的整合。 237 型流量計專為需要精確、免維護和長期穩定流量測量的應用領域而開發。
• 測量元件無介質接觸，具有最大阻力
• 可選擇對介質進行溫度測量
• 壓力損失小，測量精度高
• 測量元件採用防污設計
• 輸出訊號種類繁多
• 電氣連接 M12x1，IP65
• 測量元件無介質接觸，具有最大阻力
• 可選擇對介質進行溫度測量
• 壓力損失小，測量精度高
• 測量元件採用防污設計
• 輸出訊號種類繁多
• 電氣連接 M12x1，IP65
應用領域
AHU / CDU / In-Rack CDU
技術概觀
| 產品特性 | |
|---|---|
| 流量量測原理 |
Vortex flow rate |
| 流量量測範圍（概覽） |
1,1 ... 240 l/min |
| 公稱管徑（DN） |
8; 10; 15; 20; 25; 32 |
| 精度（< 50% 量程終點值，水） |
<1 % FS |
| 精度（> 50% 量程終點值，水） |
<2 % (Measured value) |
| 啟動延遲 |
<100 ms (即時回應（適用於計量操作）) |
| 反應時間 |
5 ... 500 ms |
| 啟動延遲（秒） |
<2 s |
| 重複性 |
±0,5% |
| 感測器類型 |
流量感測器，可選配溫度測量功能 |
| 流量量測範圍 |
1,1 ... 240 l/min |
| 溫度量測範圍 |
-40 ... 125 °C |
| 溫度量測原理 |
PT1000 (Class B DIN EN 60751) |
| 適用範圍 | |
| 介質 |
含標準添加劑的加熱水; 飲用水; 其他介質請諮詢 |
| 介質溫度 |
-15 ... 125 °C (Non-freezing media) |
| 最大測試壓力（40 °C 介質溫度） |
18 bar |
| 氣蝕（Cavitation） |
>5,5 (Equation to avoid cavitation: P abs outlet / P difference) |
| 最大系統壓力（介質溫度最高 90 °C） |
7 bar |
| 最大耐壓衝擊（90 °C 介質溫度） |
on request |
| 建議最小系統壓力 |
1 bar |
| 環境條件 | |
| 環境溫度 |
-15 ... 85 °C |
| 儲存溫度 |
-30 ... 85 °C |
| 材質 | |
| 葉片（接觸介質） |
ETFE |
| 外殼（接觸介質） |
Stainless steel |
| 密封材質（接觸介質） |
FKM; EPDM (perox.) |
| 電氣資料 | |
| 電氣連接 |
M12x1 connector |
| 防護等級 |
IP 65 |
| 溫度輸出 |
PT1000 |
| 溫度輸出 |
0 ... 10 V |
| 溫度輸出 |
4 ... 20 mA |
| 反接保護 |
具備防短路及反接保護功能。所有端子間允許施加最大供電電壓，接線無極性限制。 |
| 認證 | |
| EMC 相容性 |
CE-compliant in accordance with EN 61326-2-3 |
| 溫度量測 | |
| 影響（溫度感測器自熱） |
1 K/mW |
| 影響（至接頭的導通電阻） |
0,8 Ohm |
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
