產品特色
● 憑藉超音波技術，精準量測微小流速 0.1 m/s
● 量測範圍廣 ( DN50 ~ DN300 )，安裝便捷
● 2″LCD 彩色螢幕顯示流速與流量，搭配按鍵輕鬆設定

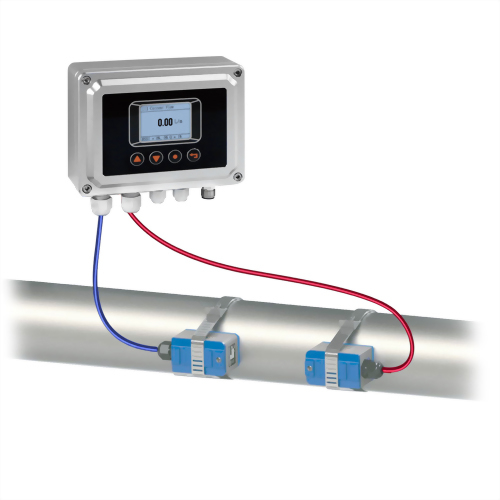

● 安裝在量測管道上，兩者以專用電纜連接可搭配溫度計量測
● 量測範圍廣 ( DN50 ~ DN300 )，安裝便捷
● 2″LCD 彩色螢幕顯示流速與流量，搭配按鍵輕鬆設定
● 安裝在量測管道上，兩者以專用電纜連接可搭配溫度計量測
應用領域
石化 / 水利 / 冶金 / 化學 / 機械節能等工業之製程 / 節能監測
應用
非侵入式高精度量測，適用各種流體與管徑
技術概觀
輸入 |
|
感測器 |
超音波時間差 |
量程比 |
100 : 1 |
量測範圍 |
0.1 ... 10 m/s |
流量傳感器 |
TM-1 中型標準夾，電纜長度 10m |
輸出 |
|
輸出訊號 |
4 ... 20 mA / 0 ... 10 V / RS-485 |
溫度量測 |
可連接 Pt1000溫度計 ( RS-485 讀取) |
負載阻抗 |
電流輸出 : ≦500 Ω |
精度 |
|
精度 |
±1% F.S. |
顯示 |
|
顯示值範圍 |
-99.99 ... +99.55 (流速) |
小數點位數設定 |
按鍵規劃 |
取樣時間 |
1 cycle/sec |
單位設定 |
m/s、ft/s、L/min、CMM、CFM、CFH |
反應時間 |
1 秒 |
環境 |
|
工作環境溫度 / 濕度 |
0 ... 50°C / 20 ... 85%RH(非結露) |
儲存溫度 |
-25 ... 60°C |
流量傳感器 |
-30 ... 90°C |
量測介質種類 |
水、海水、酒精、丙酮、甲醇、乙醇、乙醛、花生油、甘油、苯、甲苯、乙苯、石油、松油、酮、乙二醇 |
通信 |
|
通信方式及協議 |
RS-485 Modbus RTU |
RS-485傳輸速度 |
9600、19200、38400、57600、115200 bps |
電氣規格 |
|
消耗電流 |
DC 24 V ±10% |
消耗電流 |
24 V : 110 mA |
電氣連接 |
M12 5P 接頭 |
管道安裝條件 |
|
管材 |
鋼、不鏽鋼、鑄鐵、銅、PVC、鋁、玻璃纖維 |
直管段 |
傳感器最佳安裝於上游10D下游5D，距泵浦出口30D(D為管徑) |
安裝方式 |
管外夾式 |
管內經 |
DN50 ... DN300 |
認證 |
|
認證 |
CE |
保護 |
|
防護等級 |
IP65 (本體) |
電氣防護 |
■ 逆向保護 ■ 過電壓 |
材質 |
|
本體 |
鋁合金 |
測頭 |
PC |
