產品特色
•無內建放大器之流量感測器
•強固外殼，採用玻璃纖維強化 PBT
•無元件突出於流道中
•設計用於連接 SKM 500 系列放大器
•適用於小管徑冷卻迴路之流量監測
•適用於熔爐冷卻迴路之流量監測
•量測範圍：1 ... 1000 ml/min
•強固外殼，採用玻璃纖維強化 PBT
•無元件突出於流道中
•設計用於連接 SKM 500 系列放大器
•適用於小管徑冷卻迴路之流量監測
•適用於熔爐冷卻迴路之流量監測
•量測範圍：1 ... 1000 ml/min
技術概觀
|

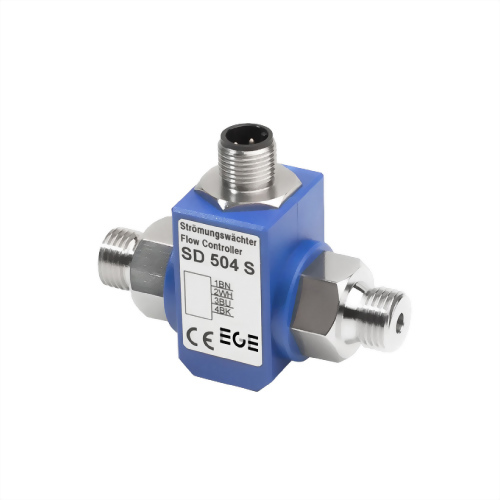

SD 504 S |
產品編號 |
P11251 |
適用介質 |
水 |
量測範圍 |
1 ... 1000 ml/min |
水量測範圍 |
0.001 ... 1 l/min |
工作範圍 |
0.01 ... 0.8 l/min |
內徑 d |
4 mm |
製程連接 |
G1/4 |
感測器長度 L |
67 mm |
環境溫度 |
-20 ... 70 °C |
介質溫度 |
0 ... 80 °C |
流體溫度變化率 |
300 K/min |
典型啟動時間 |
5 s |
典型反應時間 |
1 s（0.5 ... 10 s） |
耐壓強度 |
20 bar |
與介質接觸之感測元件材質 |
不鏽鋼 AISI 316 Ti |
外殼材質 |
PBT |
防護等級 [EN 60529] |
IP 67 |
電氣連接 |
M12 連接器 |
隨附配件 |
4 個 G1/4 AFM 34 墊片 |
對應放大器 |
SKM...、SKZ... |
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
