熱線式風速計與差壓式風速計

一、 什麼是風速計

風速計，也稱為風速感測器, 風速傳感器或空氣流量計，是一種用於測量管道中或環境中空氣或其他氣體流量的設備。風速傳感器在民生和工業中的應用廣泛，常使用在需氣流控制與監測之系統中。常見應用包括暖通空調 (HVAC)、空壓機系統和氣動系統、廢氣排放監測、以及工業中的多類應用。

二、 風速計有哪些種類?

風速計的種類繁多，其中以熱線式和差壓式最為常見。

熱線式:

I. 原理

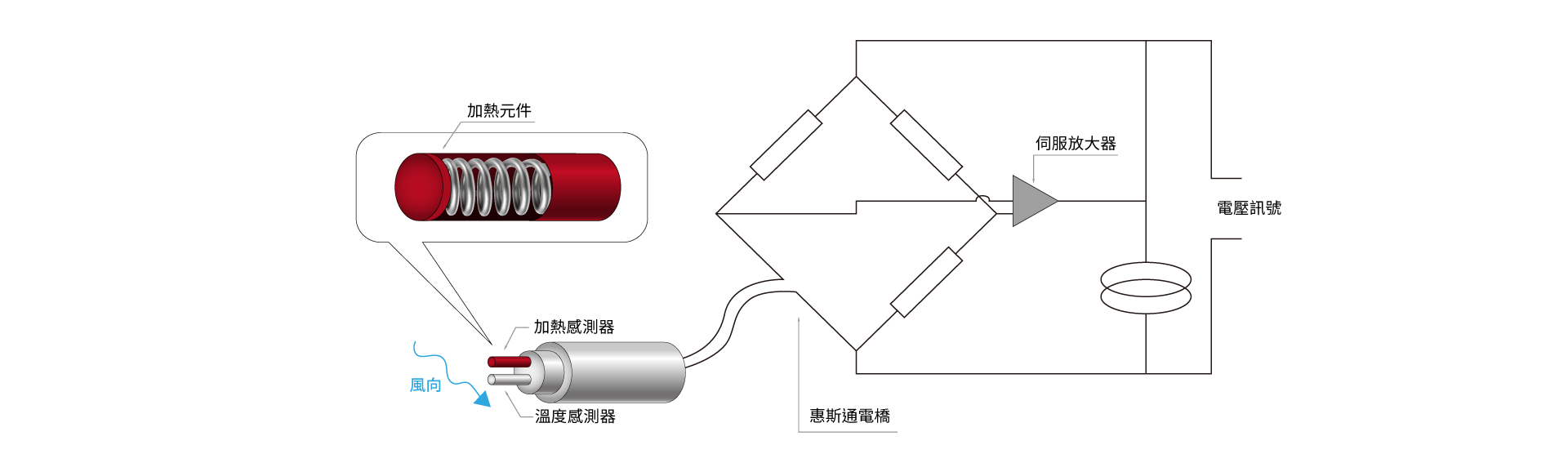

熱線式風速計的基本原理是將一根金屬線絲放在流體中，通過電流加熱金屬線絲(即熱線)，並測量由氣流而導致之線絲溫度變化和氣流所帶走的熱傳導量。藉此方式，氣體流速可以根據熱線溫度、熱傳導量和氣體的性質計算得知。除了金屬線絲以外，也可使用其他加熱元件替代。

II. 特點

熱線式風速計精度高、反應速度快，從微小風速到高風速皆可量測。須注意熱線式風速計對氣溫的瞬間變化較敏感，在氣溫變化快且幅度大的應用中須特別評估。由於熱線式風速計是基於熱傳導原理進行量測，為了確保測量精確度，需要避免氣體中的雜質，例如粉塵、污染物等影響氣體流動所帶走的熱量。因此，在進行測量時，建議將熱線式風速計安裝於乾淨的氣體環境中或在過濾器之後。一些技術先進的製造商也提供抗粉塵和防腐蝕的熱線式風速計，使其應用更加廣泛。

差壓式:

I. 原理

差壓式風速計利用皮托管做風速量測，皮托管的原理是量測流體全壓與靜壓間產生的壓差，再推算出流體的流速。全壓與靜壓之間的差值即為動壓，動壓是由流體速度引起的壓力。動壓與風速的平方成正比，因此通過測量動壓，即可計算得出流體速度。

II. 特點

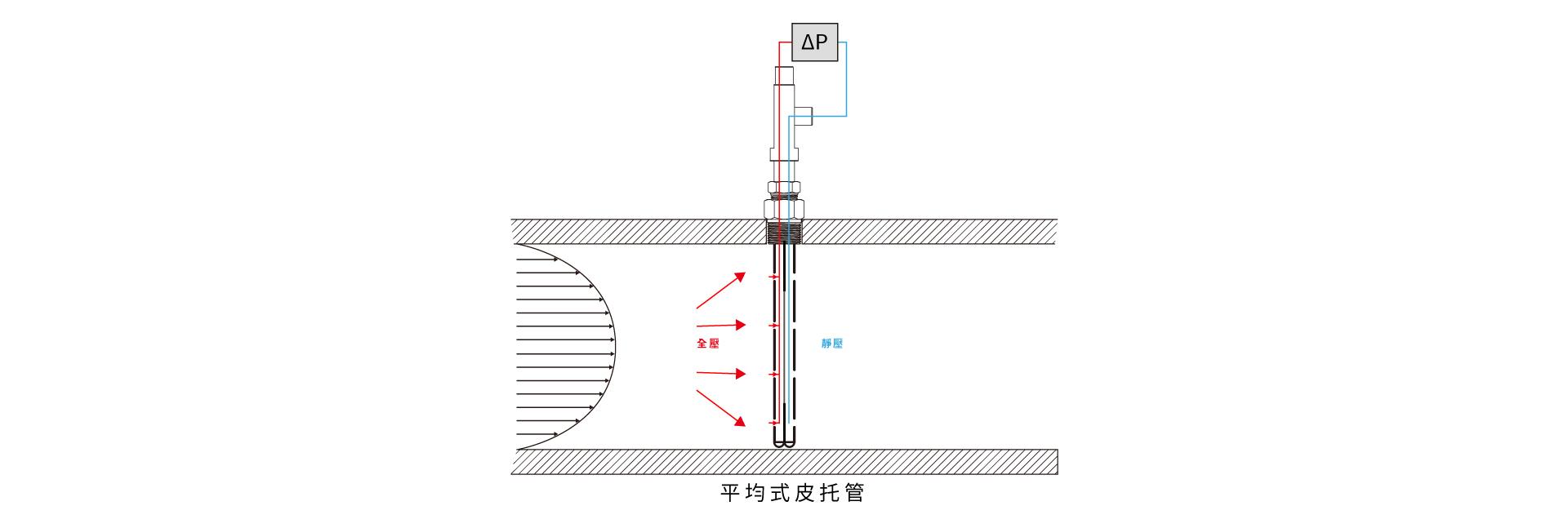

差壓式風速計的探棒結構非常簡單，價格實惠，且探棒內不含任何可動件或電子元件，因此其長期穩定性非常好。差壓式風速計的測量範圍適用於大部分的應用。由於差壓和風速的平方成正比關係，因此在高風速下，差壓風速計具有極佳的精確度和解析度，但在低風速下可能會受到精確度的限制。以差壓原理量測風速時，可選擇帶有平均式皮托管結構的探棒一起使用。平均式皮托管在全壓側和靜壓側都開了多個量測孔，因此可以將管內風速平均。例如，在量測大管徑風管內的風速時，管內中心和接近管壁處之風速差異較大，只取一處之量測不具代表性，此時使用平均式皮托管能將管內多處風速平均，得到更加精確的量測值。在氣體潔淨度方面，差壓式風速計對粉塵的影響較小。然而，長時間使用下，粉塵仍然可能會堵住皮托管的孔洞，因此仍建議安裝於過濾器後，並進行固定的清潔，以減少顆粒物對皮托管的影響。

三、 如何選擇風速計

各種風速計類型各有其獨特的特點及優勢，因此在選擇風速計上使用的工況、量測範圍、精準度等皆需納入考量。eyc-tech為風速風量量測的專家，產品線涵蓋熱線式風速計以及差壓式風速計，並對各種應用環境開發多款產品。如果您對風速計有任何問題或需要進一步的協助，歡迎隨時聯繫我們，我們將竭誠為您服務，下列為各款產品介紹:

熱線式風速量測

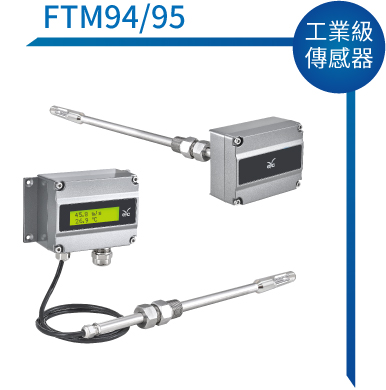

FTM94/95
工業級傳感器

特色：適用大風量量測，耐高溫高壓、粉塵與腐蝕
量測範圍：0 ... 120 m/s
精度：±(1% of mv + 0.5 ... 1.5 m/s)
輸出訊號：類比 / RS-485 / Pulse
防護等級：IP67 (probe) / IP65 (housing)

產品詳情

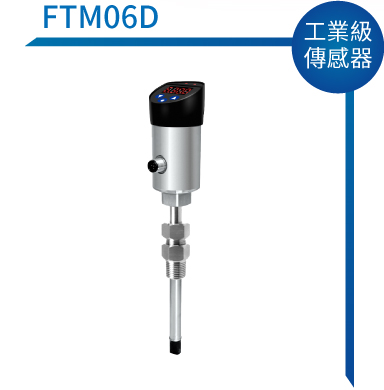

FTM06D
工業級傳感器

特色：適用於乾燥壓縮空氣系統
量測範圍：0 ... 120 Nm/s
輸出：類比 / RS-485 / Frequency / Pulse
精度：±(1% of mv+0.06 ... 1.5 m/s)
防護等級：IP65

產品詳情

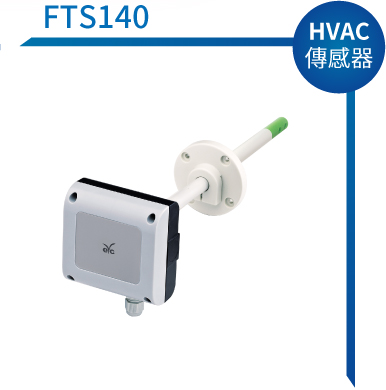

FTS140
HVAC傳感器

特色：適用於HVAC應用，經濟實惠
量測範圍：0 ... 20 m/s
輸出：4 ... 20 mA / 0 ... 10 V
精度：±3% F.S.
防護等級：IP54

產品詳情

差壓式風速量測

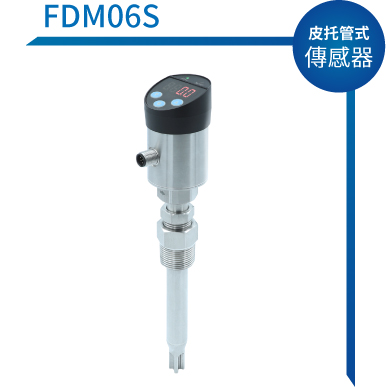

FDM06S
皮托管式傳感器

特色：可雙向量測、計算氣體密度及質量流率
量測範圍：± (0.8 ... 40 m/s) / ± (20 ... 200 m/s)
輸出：RS-485 + (類比 / Frequency / Pulse)
精度：±1.5% F.S.
防護等級：IP65 (本體) / IP20 (測棒)

產品詳情

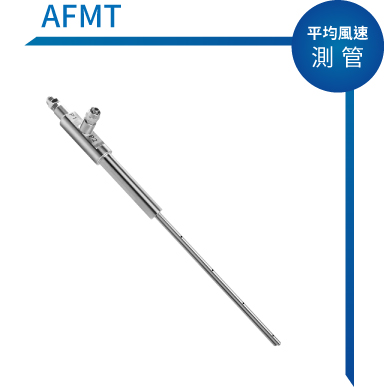

AFMT
平均風速測管

特色：多點平均，可用於大管徑量測，耐高溫、腐蝕
工作壓力：Max.10 bar
工作溫度：Max.250°C
長度：4" ... 40"(100 ... 1000 mm)

產品詳情

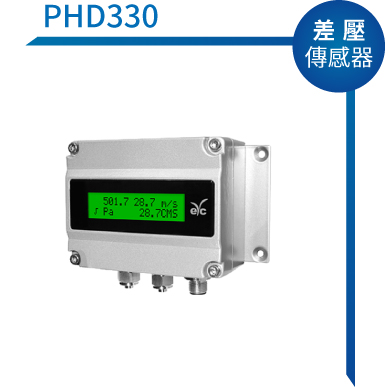

PHD330
工業型差壓傳感器

特色：適用於工業級、量測範圍廣
量測範圍：±50 ... ±10000 pa
輸出：類比 / RS-485
精度：±1.0% F.S. ±5% M.V
防護等級：IP65

產品詳情
