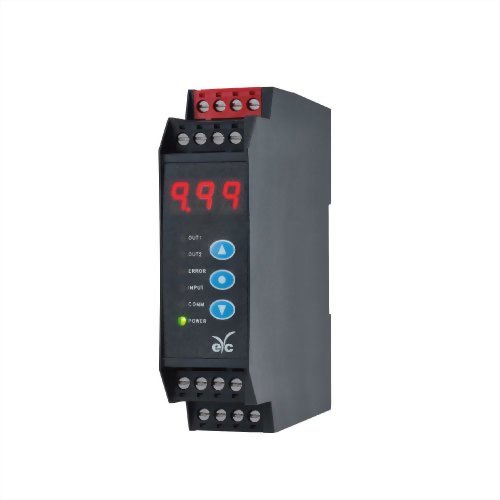

產品特色
● 現場顯示，簡易鍵盤規劃訊號輸出及範圍，LED電源顯示執行狀態
● 量測多種共通輸入訊號：直流電壓(電流)
● 輸出訊號：類比訊號 / RS-485 / 繼電器 / 2通道輸出
● 20點線性修正功能
● 四方隔離功能：電源 / 類比輸入 / 類比輸出 / RS-485
● 工作電源：AC 85 ... 253 V，外部激勵電源(DC 16 ... 25 V / 23 mA)可供應2線式及3線式的傳感器使用
● 人性化操作介面：高亮度紅色LED顯示面板，字高7.6 mm，3位元顯示值(-199 ... 999)7段LED顯示功能
● 軌道式安裝，高安全穩定性，採用防燃材質機殼及防潮上蓋
● 量測多種共通輸入訊號：直流電壓(電流)
● 輸出訊號：類比訊號 / RS-485 / 繼電器 / 2通道輸出
● 20點線性修正功能
● 四方隔離功能：電源 / 類比輸入 / 類比輸出 / RS-485
● 工作電源：AC 85 ... 253 V，外部激勵電源(DC 16 ... 25 V / 23 mA)可供應2線式及3線式的傳感器使用
● 人性化操作介面：高亮度紅色LED顯示面板，字高7.6 mm，3位元顯示值(-199 ... 999)7段LED顯示功能
● 軌道式安裝，高安全穩定性，採用防燃材質機殼及防潮上蓋
應用領域
化工 / 能源 / 水處理 / 石油及天然氣 / 船舶 / 工廠自動化 / 金屬及鋼鐵 / 水泥 / 製漿及造紙 / 製藥 / 食品及飲料
技術概觀
顯示 |
|
顯示值範圍 |
3 位元 (-199 ... +999) |
小數點位數設定 |
0 ... 2 位，按鈕規劃 |
顯示幕 |
高亮度紅色LED面版 (7段LED顯示) |
字高 |
7.6 mm |
精度 |
0.2%F.S. ± 1 digital |
取樣時間 |
4 循環 / 秒 |
反應時間調整範圍 |
0.5 ... 60 秒 |
參數設定方式 |
按鈕 |
輸入 |
|
電壓 |
0 ... 10 V / 2 ... 10 V / 0 ... 1 V / 0 ... 5 V / 0.2 ... 1 V / 1 ... 5 V |
電流 |
0 ... 20 mA / 4 ... 20 mA |
輸出 |
|
電壓 |
0 ... 1 V / 0.2 ... 1 V / 0 ... 5 V / 1 ... 5 V / 0 ... 10 V / 2 ... 10 V / 1 ... 0 V / 1 ... 0.2 V / 5 ... 0 V / 5 ... 1 V / 10 ... 0 V / 10 ... 2 V |
電流 |
0 ... 20 mA / 4 ... 20 mA / 20 ... 0 mA / 20 ... 4 mA |
輸出訊號 |
類比輸出、Relay、RS-485 |
負載阻抗 |
電流：RL＜500 Ω |
類比輸出解析度 |
16 bit |
訊號錯誤檢測 |
有 |
繼電器 |
|
警報磁滯範圍 |
顯示值或 0 ... 100% |
繼電器延遲動作時間 |
0 ... 3600 秒 |
繼電器信號錯誤檢測 |
有 |
繼電器動作方向 |
上限：HI，AL / 下限：LO，AL |
繼電器接點容量 |
Max接點電流：6 A |
通訊 |
|
通訊協議方式 |
RS-485 Modbus RTU， 主或副 |
通訊傳輸速率 |
9600, 19200, 38400, 57600, 115200 bps |
環境 |
|
工作環境 |
-10 ... +60°C；0 ... 95% (非結露) |
儲存溫度 |
-25 ... +70°C |
電氣規格 |
|
工作電源 |
AC 85 ... 253 V |
激勵電源 |
DC 16 ... 25 V / 23 mA |
絕緣耐壓能力 |
2 KVac / 1 min |
參數記憶型式 |
斷電保持記憶Flash |
消耗電力(功率) |
5 W |
隔離 |
電源 / 類比輸入 / 類比輸出 / RS-485 |
保護 |
|
防護等級 |
IP20 |
電氣防護 |
■ 逆向保護 ■ 過電壓保護 |
認證 |
|
認證 |
CE |
材質 |
|
外殼材質 |
ABS防火等級(UL94V-0) |
尺寸 (HxWxD) |
99.5x25.5x104.2 mm |
重量 |
約158 g |
